Apie katilus

Atsinaujinančių energijos išteklių naudojimui pasaulyje skiriamas vis didesnis dėmesys. Tam yra kelios svarbios priežastys: viena iš jų, iškastinio kuro ištekliai pasaulyje pasiskirstę labai netolygiai, todėl daugumos šalių ekonomika yra labai priklausoma nuo energetinių išteklių importo. Kita priežastis, tai pesimistinės prognozės dėl globalinio klimato atšilimo, kuri skatina mažinti šiltnamio efektą sukeliančių dujų emisiją į atmosferą. Mocek kompanija gamina 5 klasės katilus, kurie mažina teršalų kiekį, patenkantį į aplinką. Tačiau tiekti į Lietuvą 5 klasės katilai dar nepradėti. Nuolat ieškoma alternatyvų iškastiniam (akmens anglims, dujoms ir kt.) kurui. Svarbu, kad atsinaujinančio kuro ištekliai yra arti vartotojo ir jų kaina yra mažesnė. Pasaulyje ir Lietuvoje yra kuriami ir tobulinami alternatyvaus kuro automatinio deginimo įrenginiai, net ir urbanizuotose vietovėse statomos biokuro katilinės. Dėl to šildymo kaštai vartotojams nuolat mažėja. Lietuvoje ir visoje Europoje šių šildymo įrenginių plėtra ir kuro gamyba yra skatinama dėl atsiniaujinančio kuro efektyvumo ir ekologijos. Šiam kurui gaminti naudojama ekologiška vietinė žaliava, o tai stiprina šalies ekonomiką ir ekonominį nepriklausomumą. Individualių valdų šildymui tokia alternatyva yra automatiniai granuliniai katilai, skirti atsinaujinančių energijos išteklių (medienos granulėms, šiaudų granulėms ir kt.) deginimui. Automatizuotų katilinių valdymui reikalingos specializuotos automatinio valdymo sistemos (AVS). Kompanija gali komplektuoti prie parduodamų katilų dvi AVS: Titanic ir Iryd - PID, kurios yra išanalizuotos valdiklių skiltyje. Lenkijos įmonė MOCEK gamina katilus su automatizuoto kuro tiekimo degikliais jau 18 metų. Kompanija gamyboje naudoja pažangias technologijas, automatizuotas metalo pjaustymas lazeriu, automatizuotas virinimas. Pagal užsakovo pageidavimą gali padaryti brėžinius specialiam, poreikius tenkinančiam katilui (dūmtraukis viršuje, gale, kairiam ar dešiniam šone), taip pat didesnę įkrovą malkoms. Prie katilų gali būti komplektuojamos kuro talpos (180 l , 240 l, 300 l).

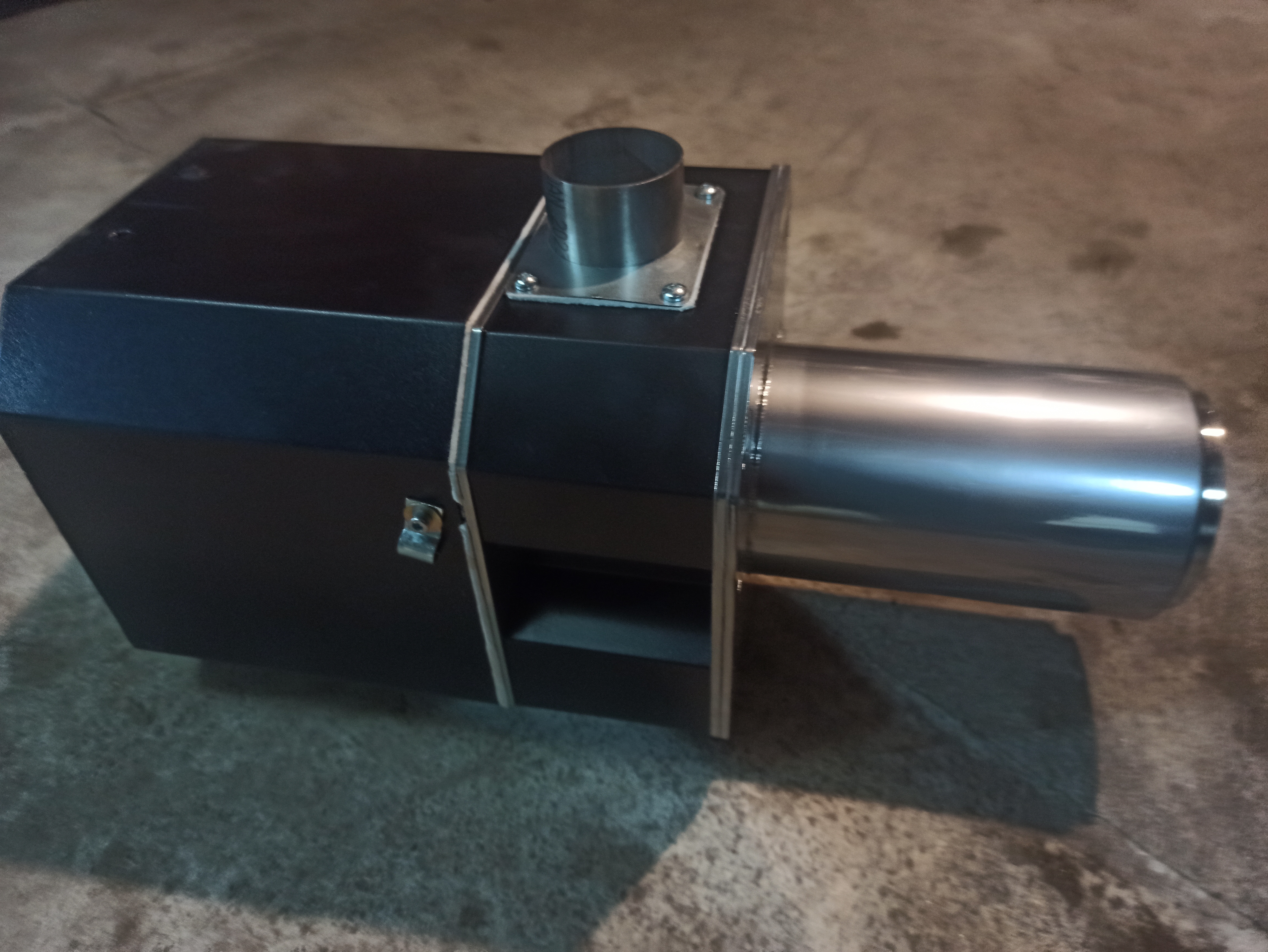

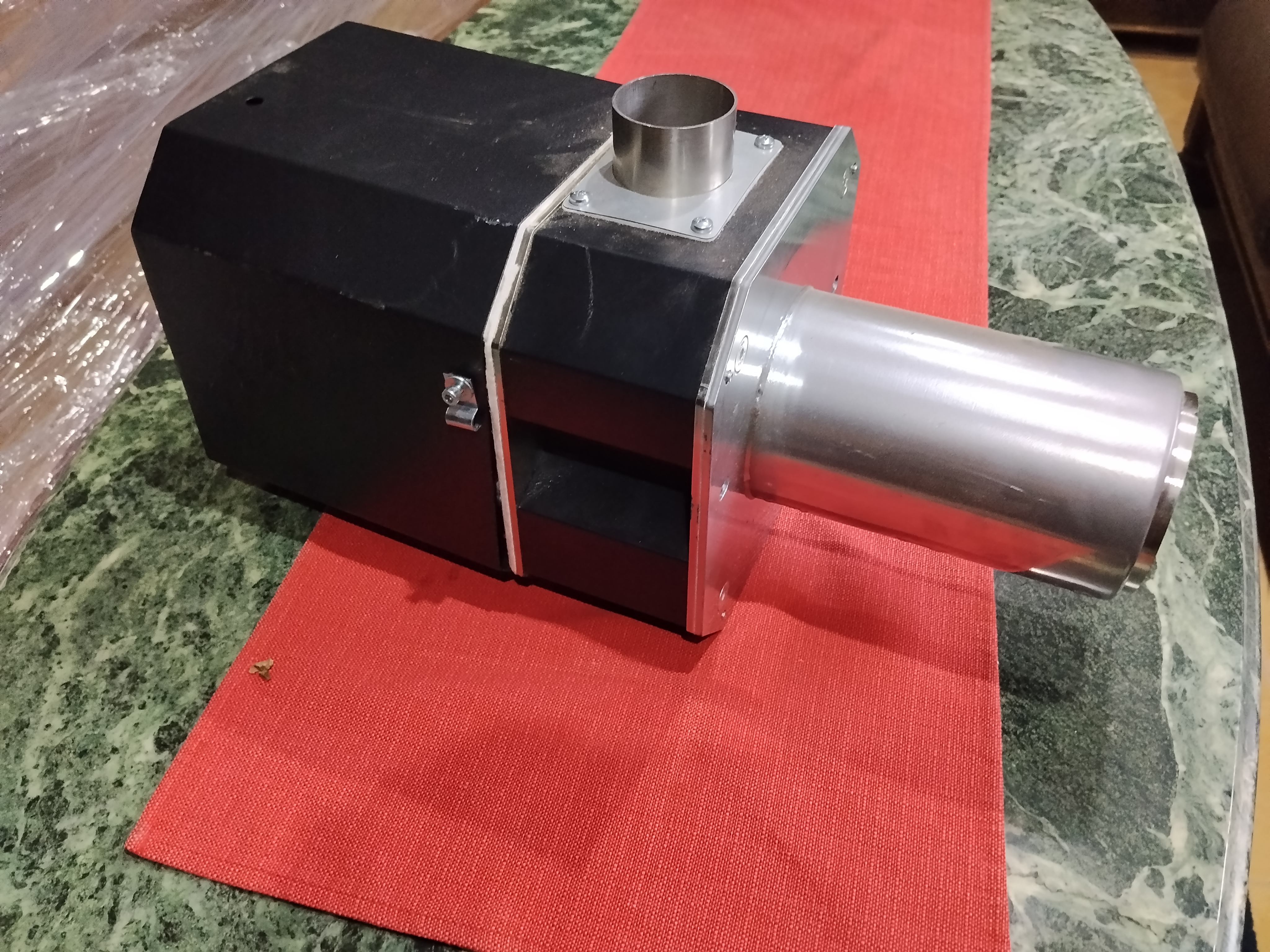

Degikliai

Degikliai yra iš vientiso špyžiaus, su granulių kėlimo, vija prieš vija sistema sraigto gale. Sklandus oro tiekimas į žaizdrą pro skylutes degiklio gale.

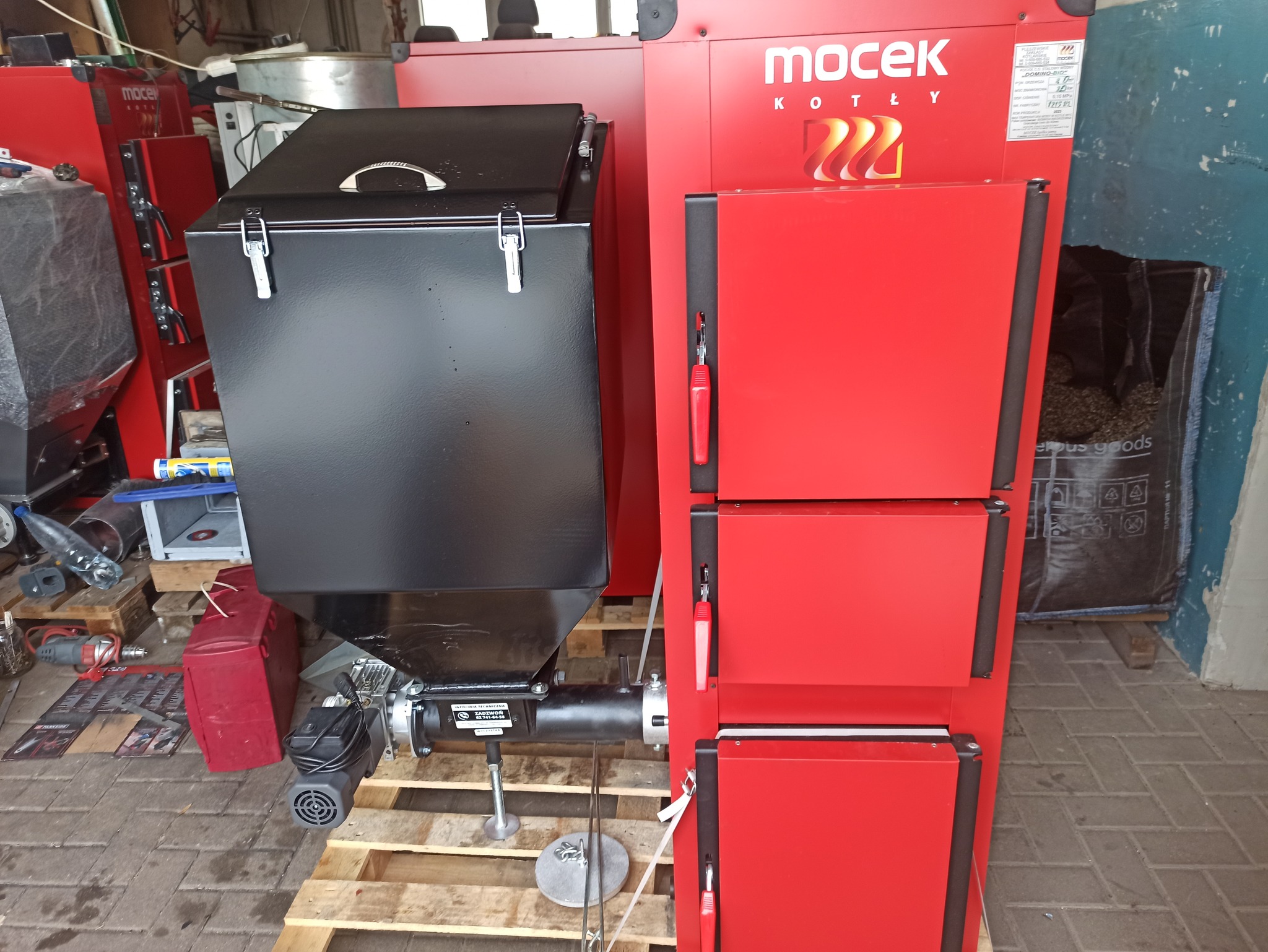

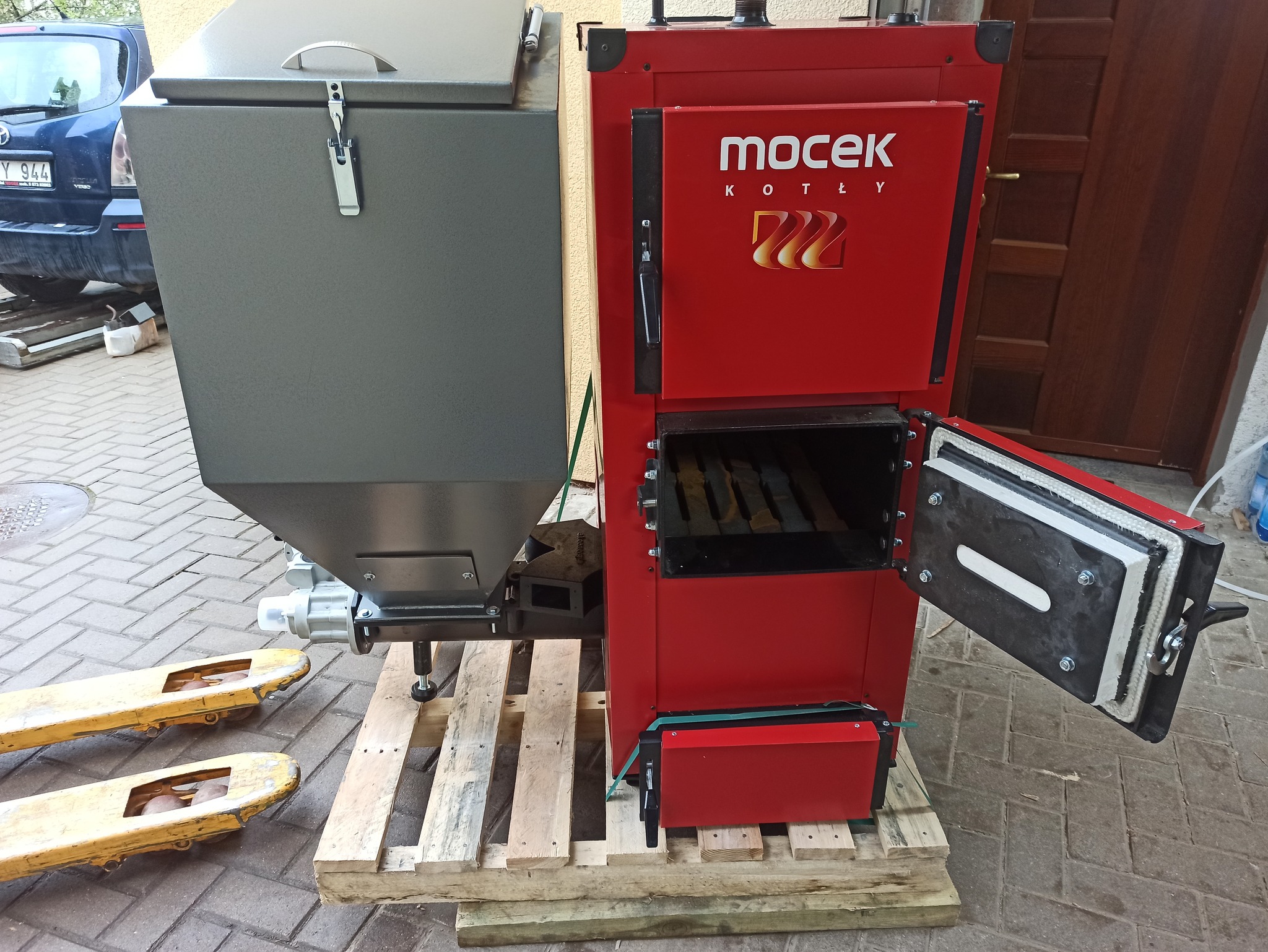

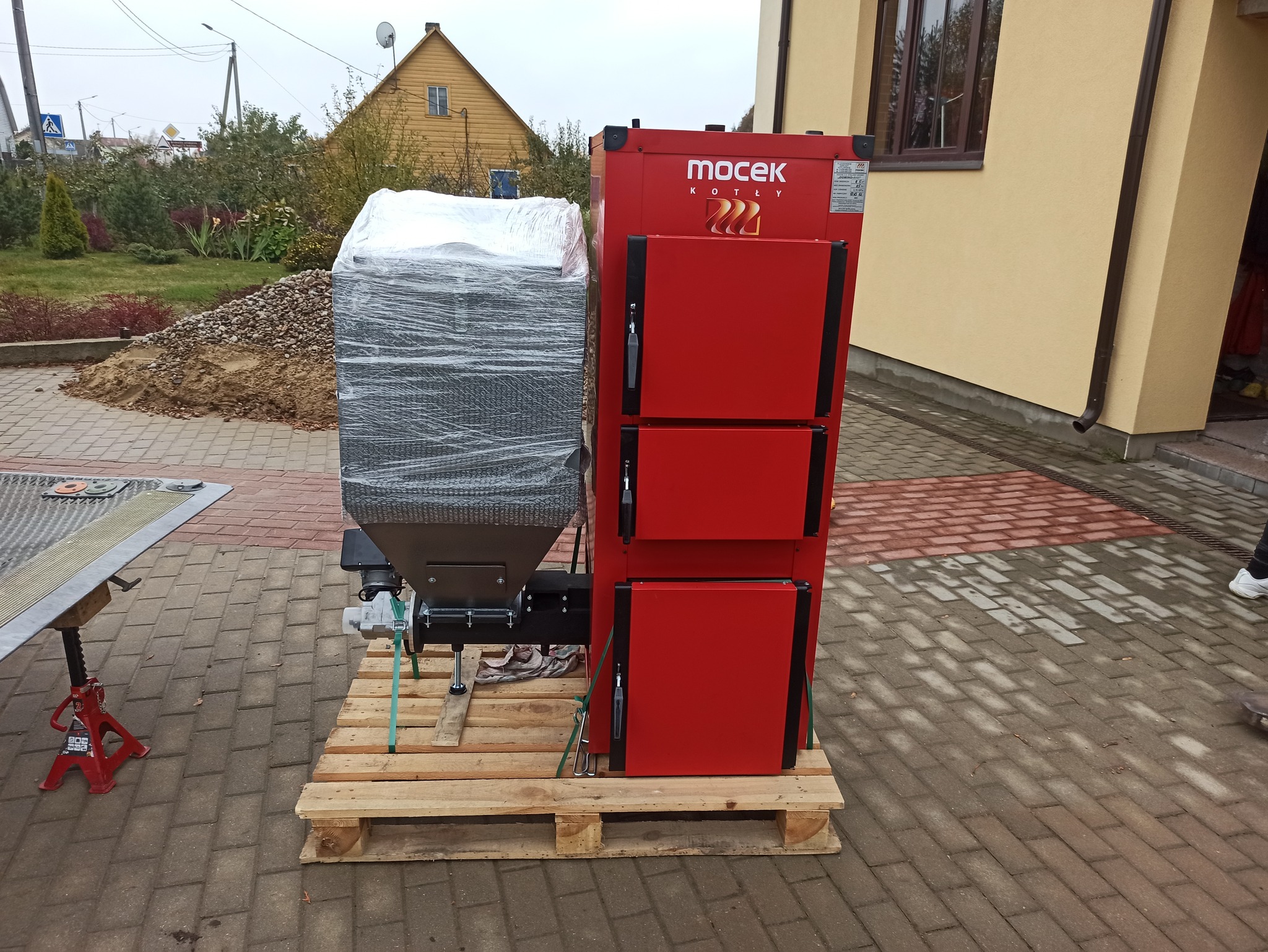

Katilai

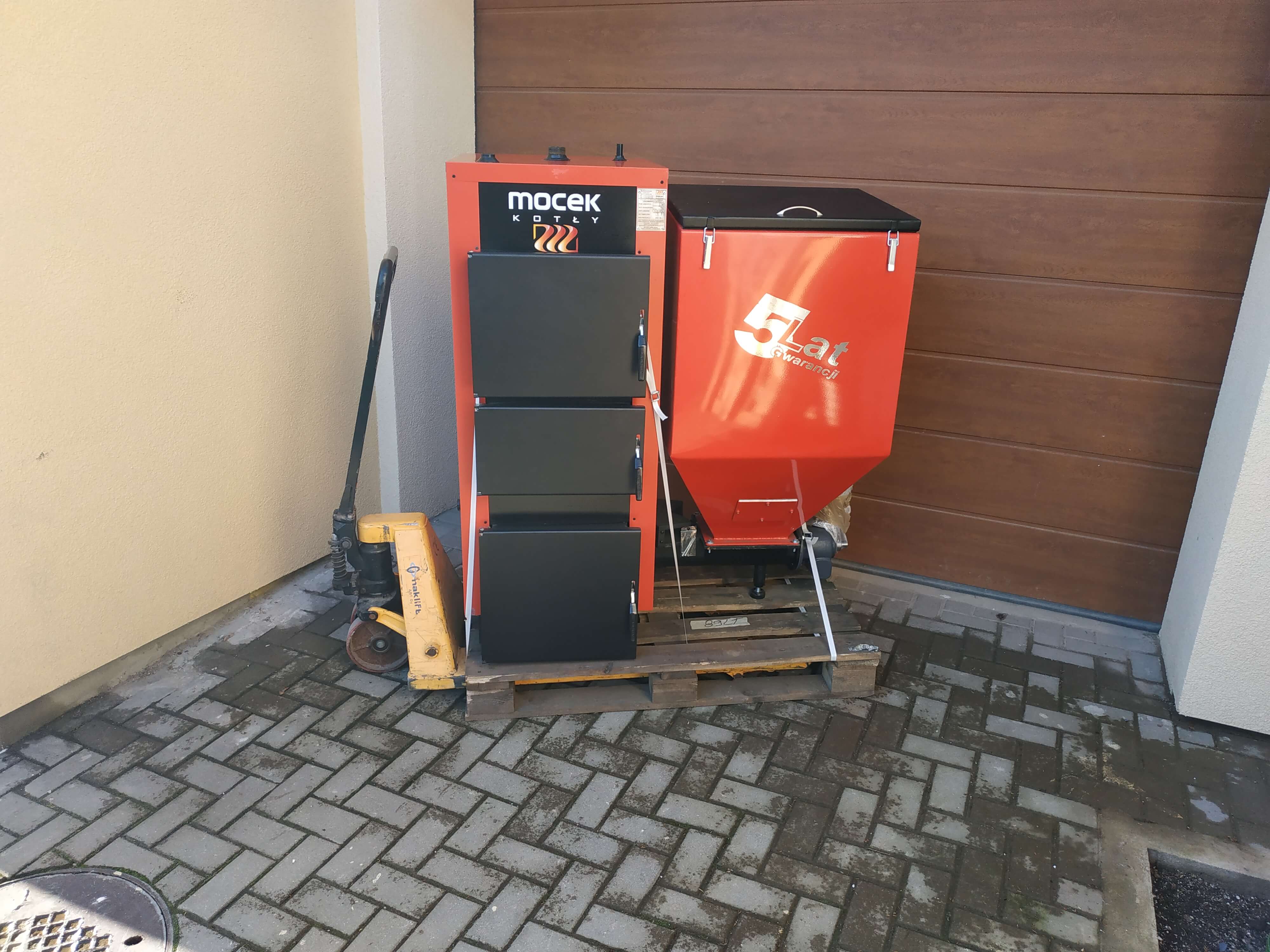

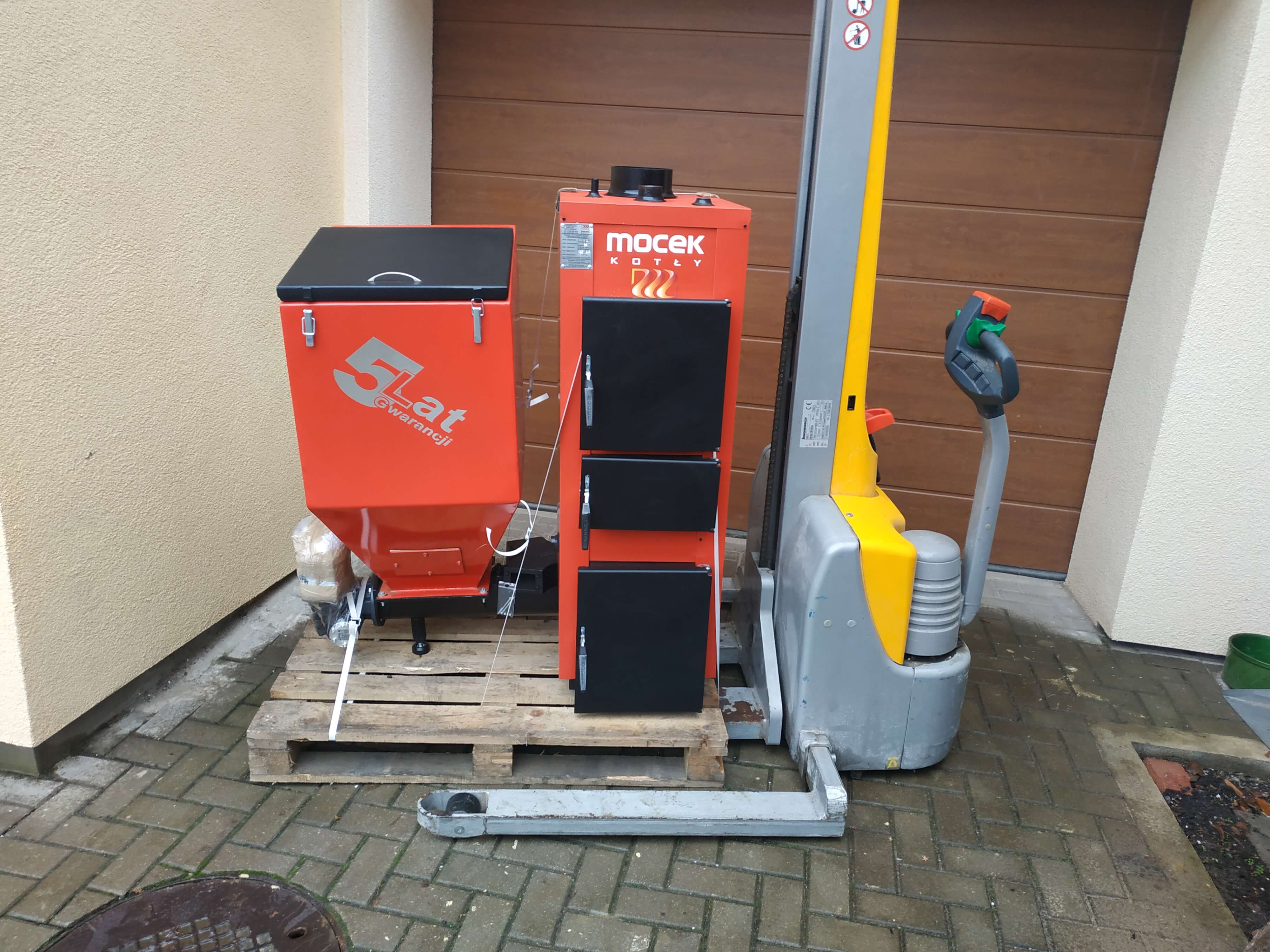

Katilai sukonstruoti iš karščiui atsparaus plieno P256GH, naudojant automatines technologijas, pjaustymą lazeriu. Katiluose sumontuoti 4 dūmų virtimai.

Valdikliai

Valdikliai yra dviejų tipų, Titanic ir Iryd-pid. Titanic valdo 2 cirkuliacinius, Iryd-pid 4. Valdikliams teikiama garantija 2 metai.

Priedai

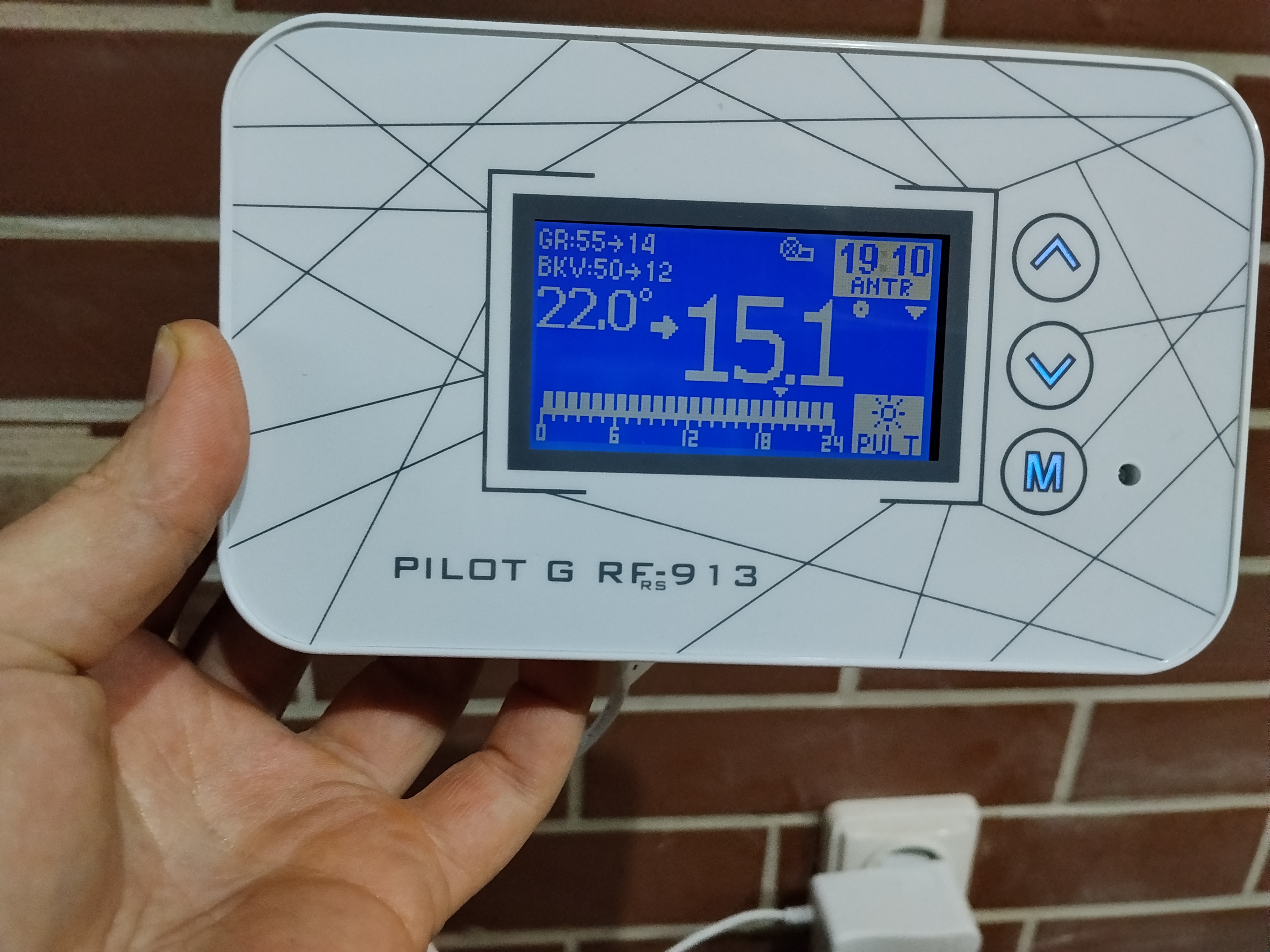

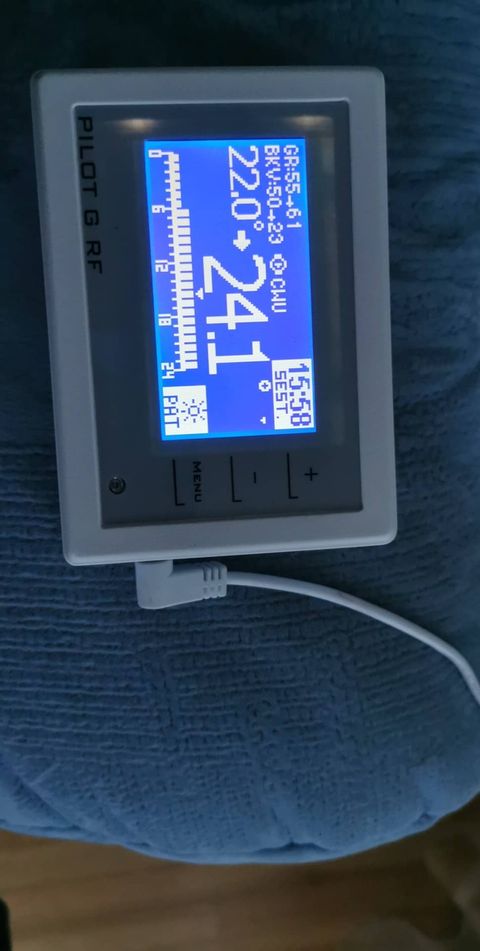

Papildomai galima įsigyti kambario programatorių, kuriuo galima nustatyti kambario temperatūrą pagal valandas visai savaitei. Taip pat gali sumažinti/padidinti katilo max temperatūrą

Galerija

Degikliai

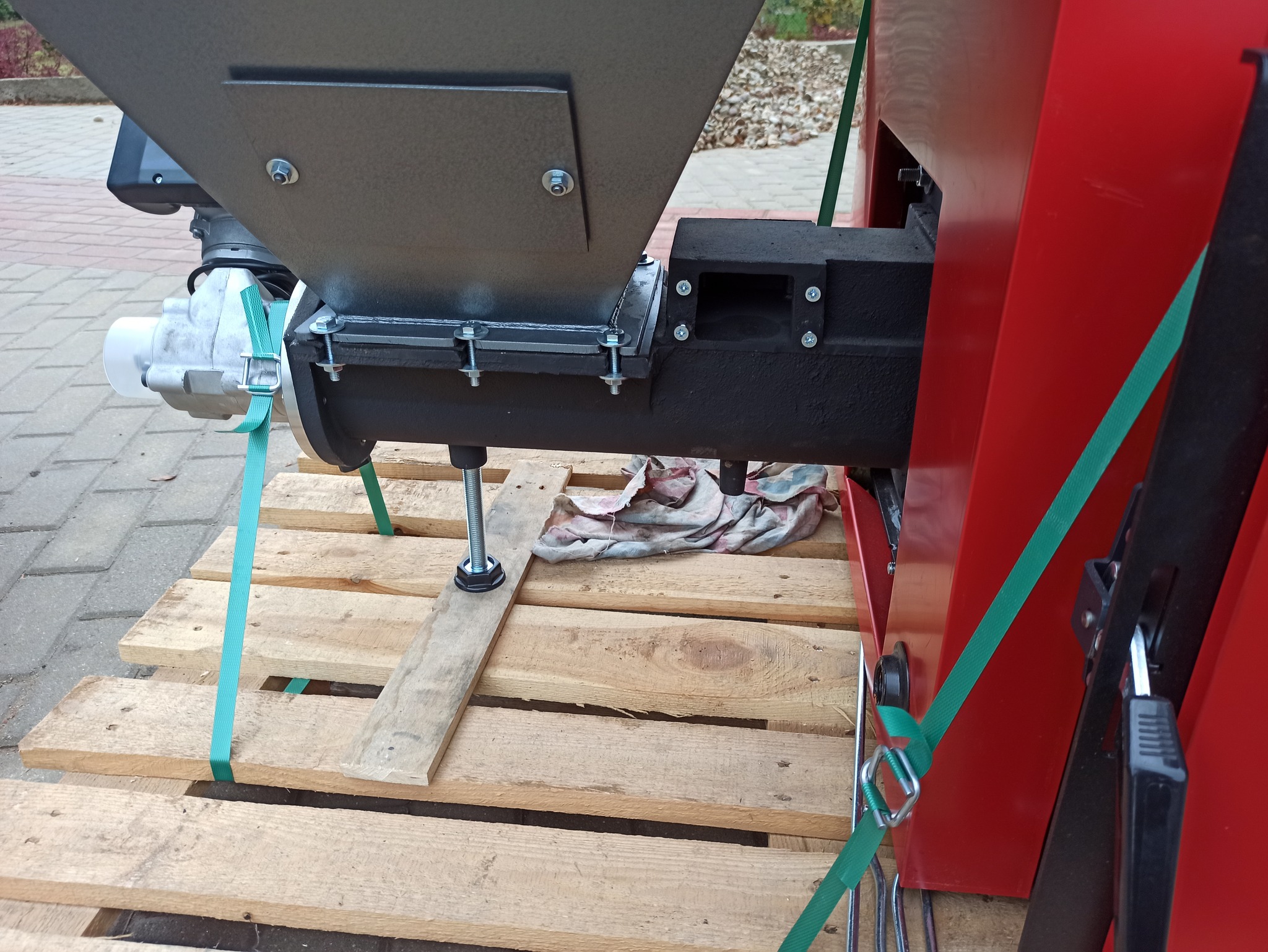

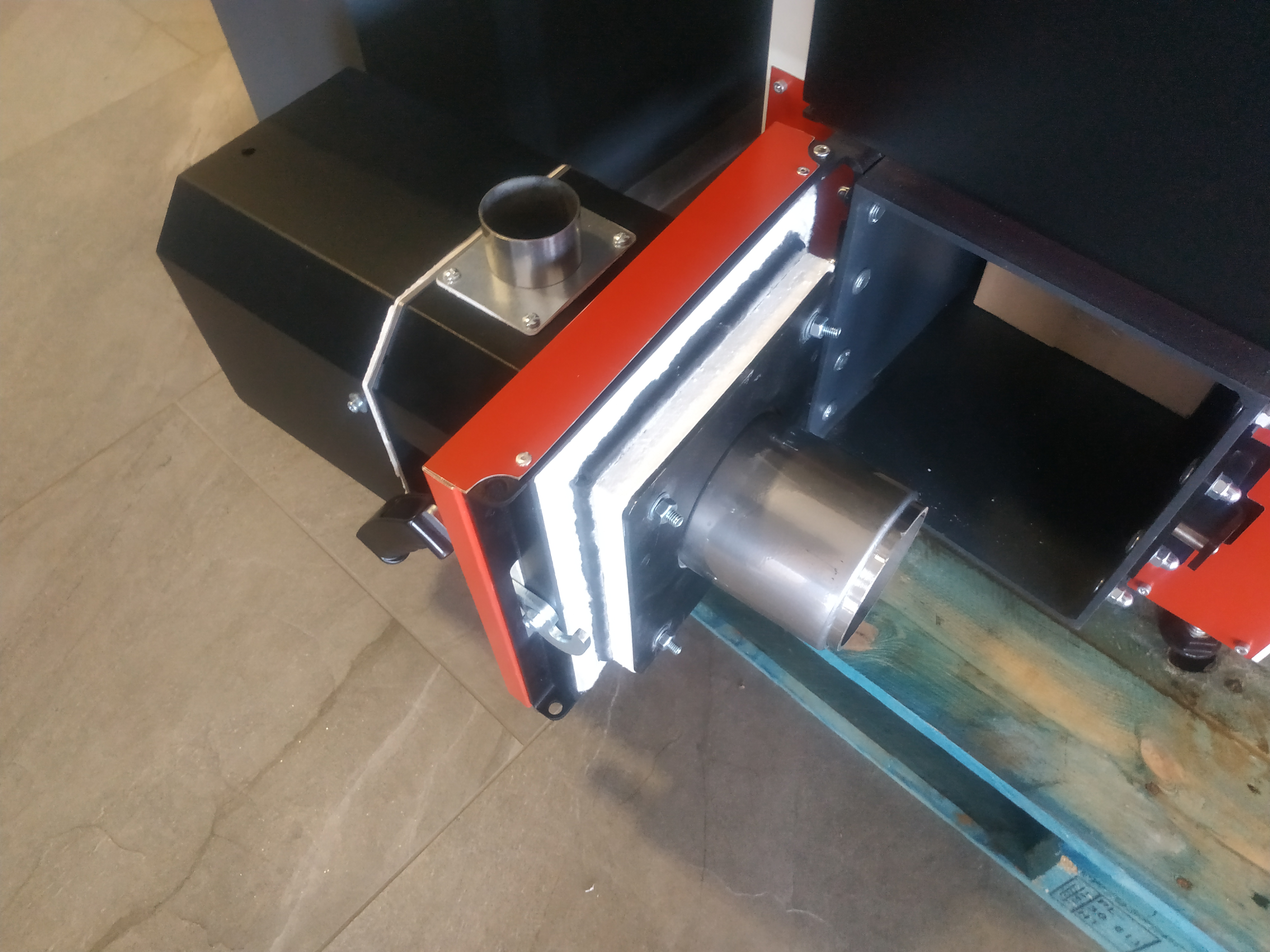

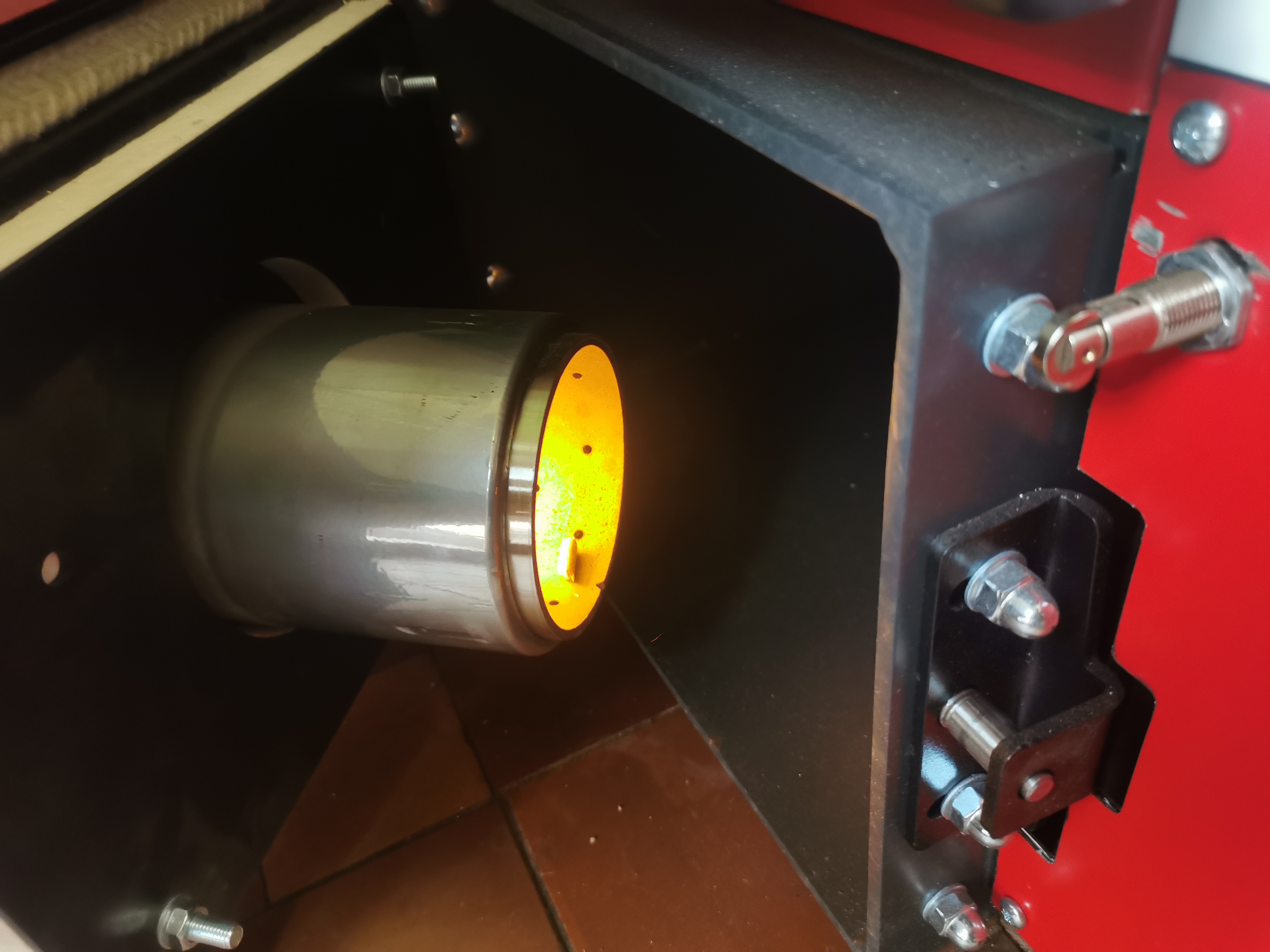

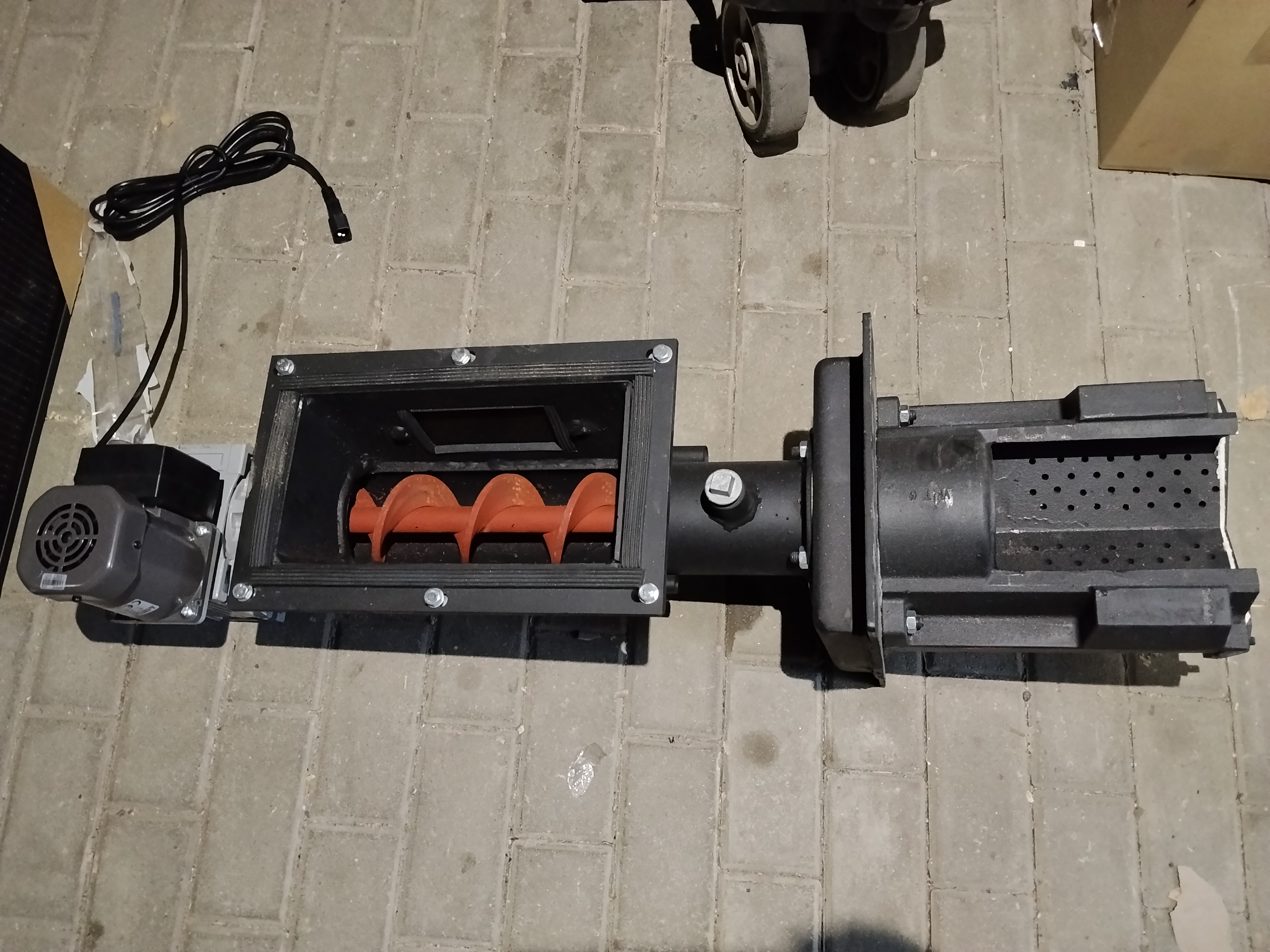

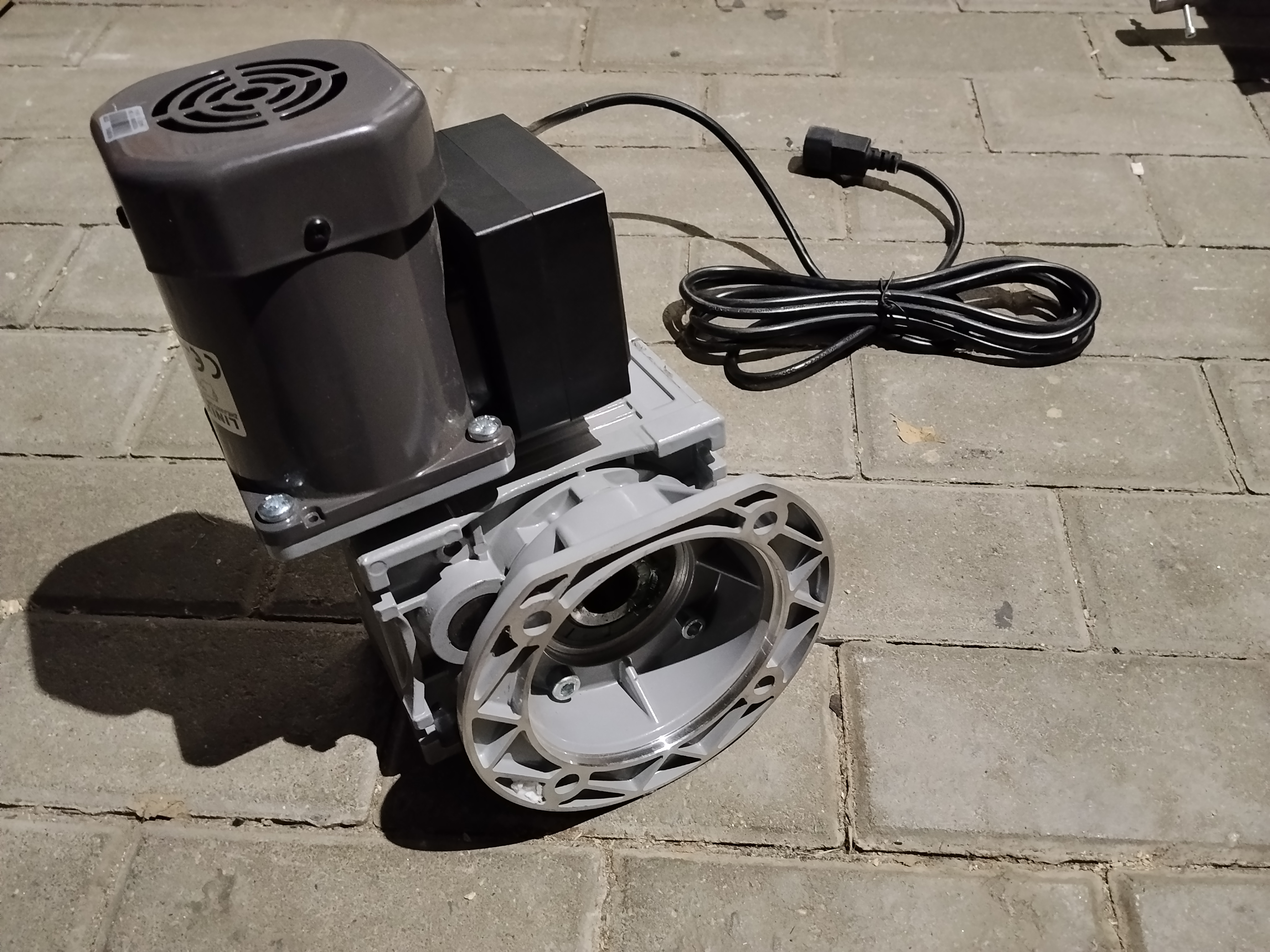

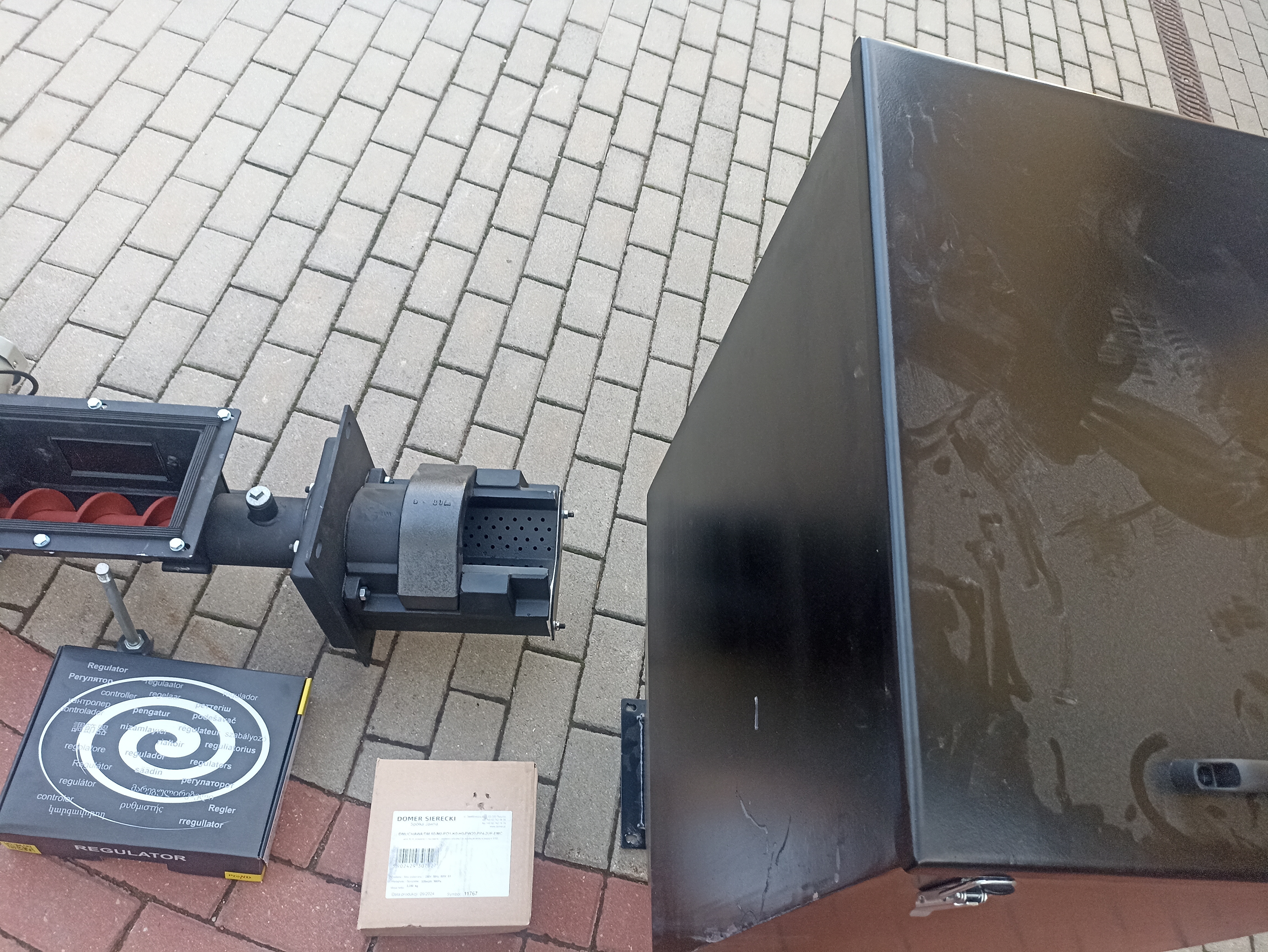

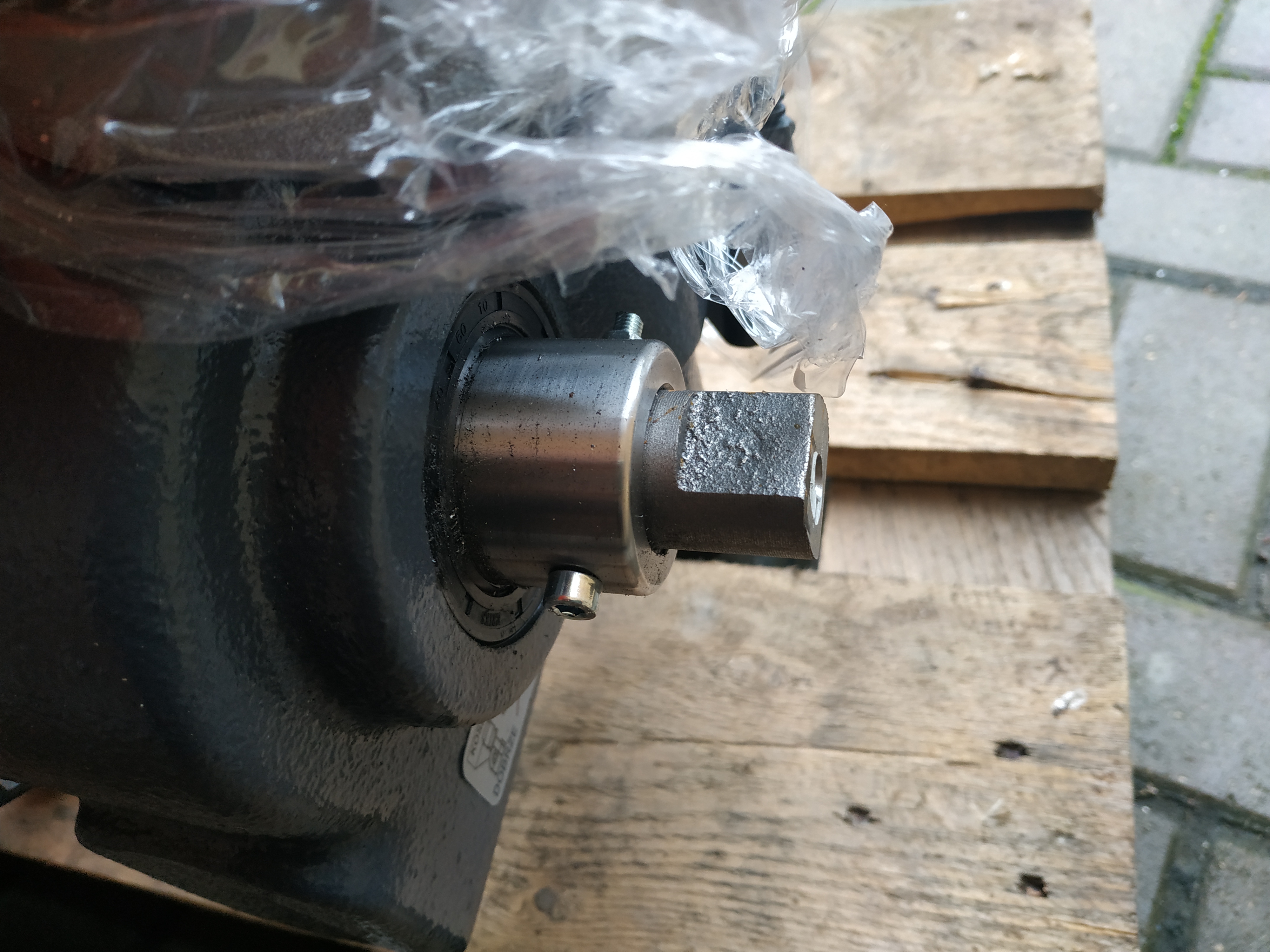

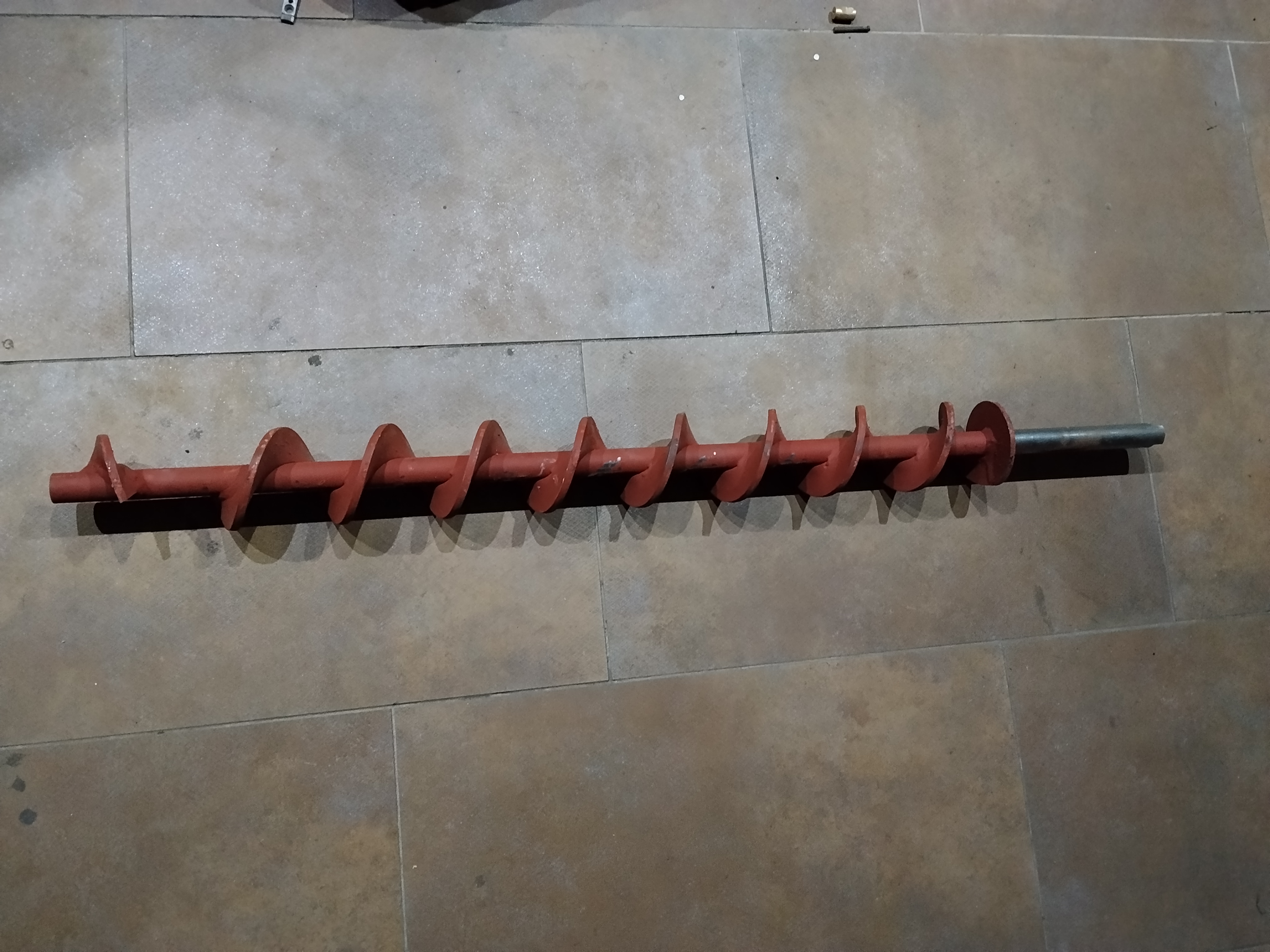

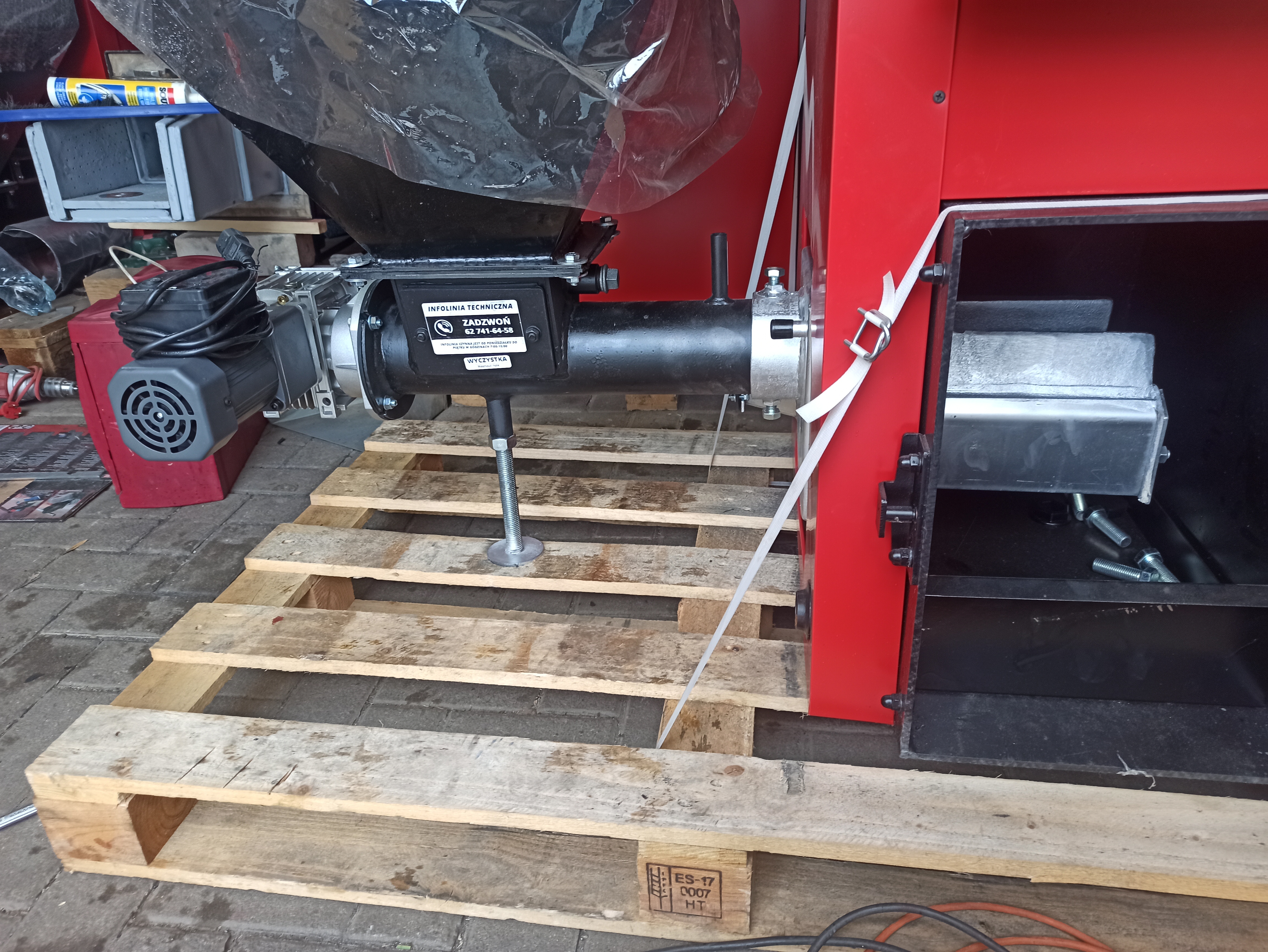

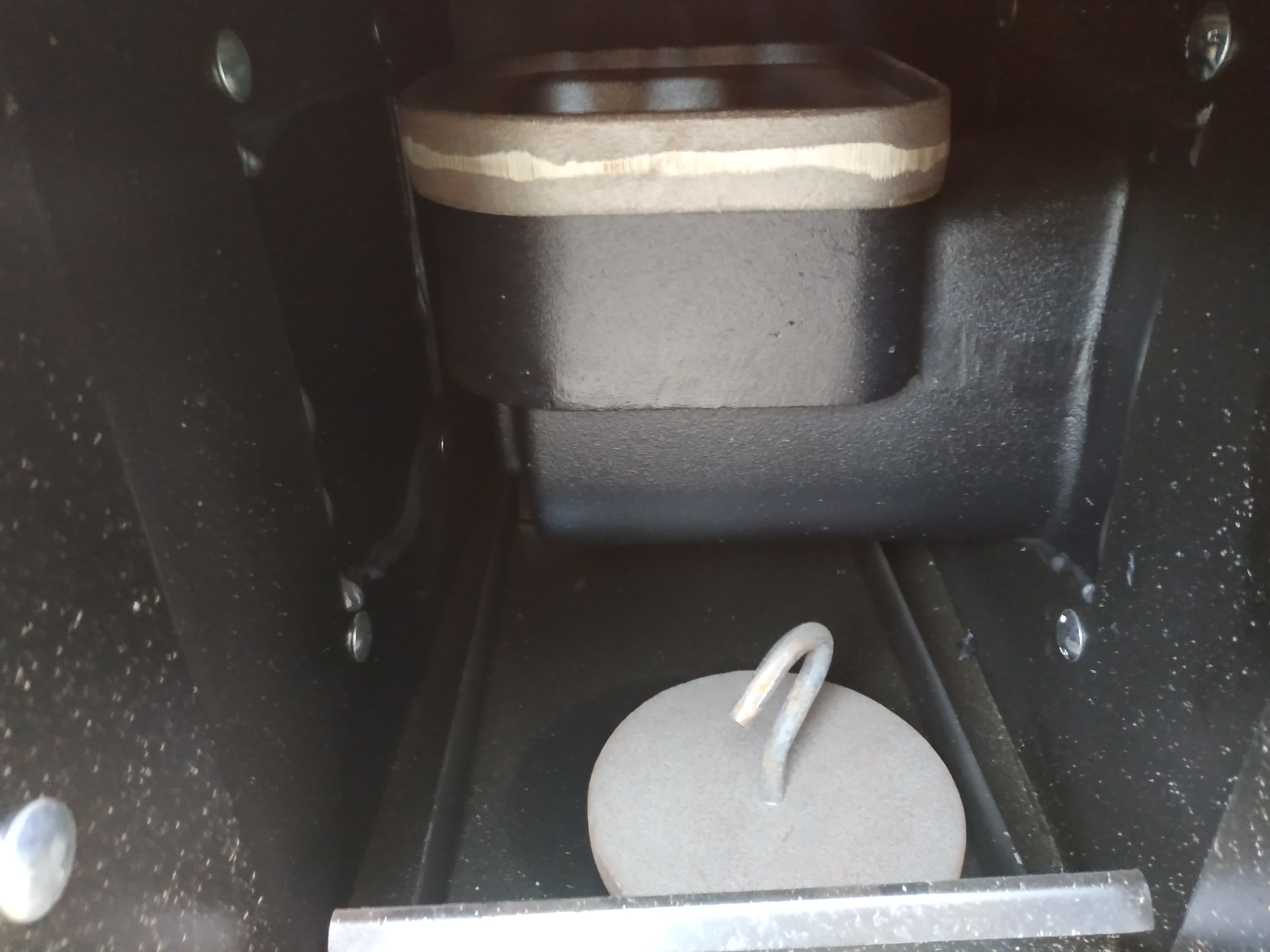

Mocek katilų degikliai ir jų kuro tiektuvai yra pagaminti iš vientiso špyžiaus, todėl yra patikimi. Degiklių konstrukcijoje virš tiektuvo sraigto yra ertmės ventiliatoriaus tvirtinimui ir sklandžiam oro tiekimui į degimo žaizdrą. Automatinį kuro tiekimą jame vykdo sraigtas (sraigtinis tiektuvas), taip pat išlietas iš vientiso ketaus. Šitokia degiklio konstrukcija garantuoja didesnį patikimumą, kūrenant įvairų granuliuotą kurą. Virš tiekimo sraigto yra oro padavimo kanalas, per kurį į žaizdrą patenka oras. Prie oro kanalo tvirtinamas ventiliatorius. Ant degiklio yra kuro talpa , tiesiogiai susisiekianti su kuro tiekimo sraigtu. Sraigtą suka tiektuvo variklis su reduktoriumi 1 aps/min greičiu. Kuro tiekimo intensyvumas yra keičiamas sraigto variklio "veikia-neveikia" trukmių keitimo būdu. Į degimo žaizdrą vulkaniniu principu keliamos granulės (tiektuvo sraigto gale sukonstruota vija su priešpriešine vija). Degikliuose galima deginti sijotą anglį, grūdus, rapsų atsijas, medžio ir saulėgrąžų granules. Degiklio sudedamosios dalys yra degiklio korpusas, tiekimo sraigtas, variklis, reduktorius ir žaizdro karūna.


Priedai, dalys

Standartiškai prie katilų priklauso valdiklis Titanic, ventiliatorius DOMER DM80, kaminas su sklende (50cm) ir valymo įrankiai. Valdiklį galima pasirinkti iš dviejų, t.y. Titanic, kuris turi du veikimo režimus: darbo (angl. ON), kai kuras degiklyje deginamas maksimalia nustatyta galia ir palaikymo (angl. HOLD ON), kai kuras degiklyje savaime (be papildomai tiekiamo oro) rusena. Antrasis valdiklis Iryd –PID taip pat turi ON ir HOLD ON veikimo režimus, tik skirtingai nuo pirmojo, ON režime jis gali keisti kuro deginimo intensyvumą. Abu šie valdikliai turi po 4 jutiklius: katilo cirkuliacinio vandens temperatūros, karšto vandens ruošimo talpos temperatūros, kuro tiektuvo temperatūros ir avarinis katilo cirkuliacinio vandens temperatūros. Valdikliai turi 2 pagrindines (kuro tiektuvo ir ventiliatoriaus) jungtis, bei 2 papildomas (Iryd - PID valdiklis 4 papildomas) šildymo sistemos cirkuliacinių siurblių jungtis.

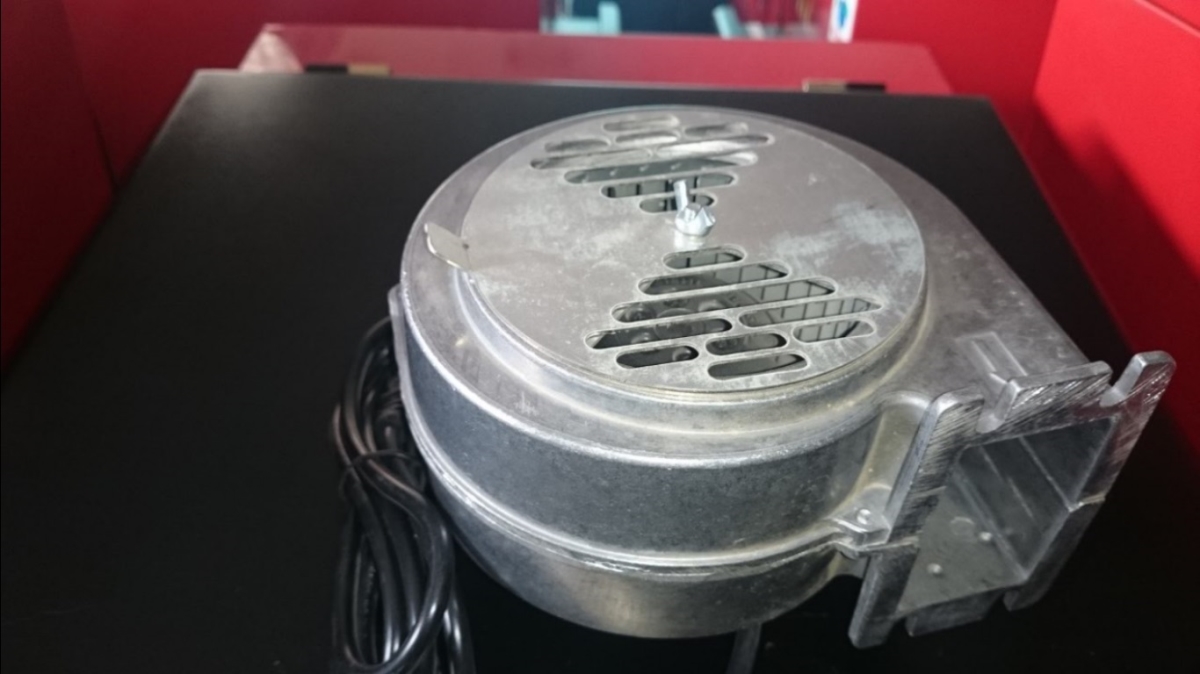

Standartinis prie Mocek katilų komplektuojamas ventiliatorius yra DOMER DM80. Jo sukimosi greitį (oro tiekimo intensyvumą) kontroliuoja valdiklis PWM metodu, maitinimui naudodamas tam tikrą, "atkirptą" 220V 50 Hz srovės pusės periodo dalį.

Atsinaujinančių energijos išteklių naudojimui pasaulyje skiriamas vis didesnis dėmesys. Tai sąlygoja dvi pagrindinės priežastys. Pirma – iškastinio kuro ištekliai pasaulyje pasiskirstę labai netolygiai, todėl daugumos šalių ekonomika yra labai priklausoma nuo energetinės žaliavos importo. Antra – pesimistinės prognozės dėl globalinio klimato atšilimo skatina mažinti šiltnamio efektą sukeliančių dujų emisijas į atmosferą, ieškant alternatyvų iškastinio kuro deginimui. Tokia alternatyva ir yra atsinaujinantys energijos šaltiniai, kurių vartojimas mažina taip pat ir priklausomybę nuo kuro importo. Automatinis granulinio katilo darbas galimas naudojant birų, granuliuotą kurą, kurio frakcija yra 0- 35 mm. Renkantis kurą, būtina atsižvelgti į jo kaloringumą, ir susidarančių degimo produktų kiekį – peleningumą

Pirmoje vaizdo medžiagoje parodytas katilo veikimas, deginant akmens anglį.

Kainos

12 kW iki 100 kv.m. kaina 1525 €

15 kW iki 120 kv.m. kaina 1575 €

20 kW iki 150 kv.m. kaina 1675 €

25 kW iki 200 kv.m. kaina 1800 €

30 kW iki 250 kv.m. kaina 1900 €

35 kW iki 300 kv.m. kaina 2000 €

40 kW iki 400 kv.m. kaina 2100 €

50 kW iki 500 kv.m. kaina 2500 €

75 kW iki 700 kv.m. kaina 3100 €

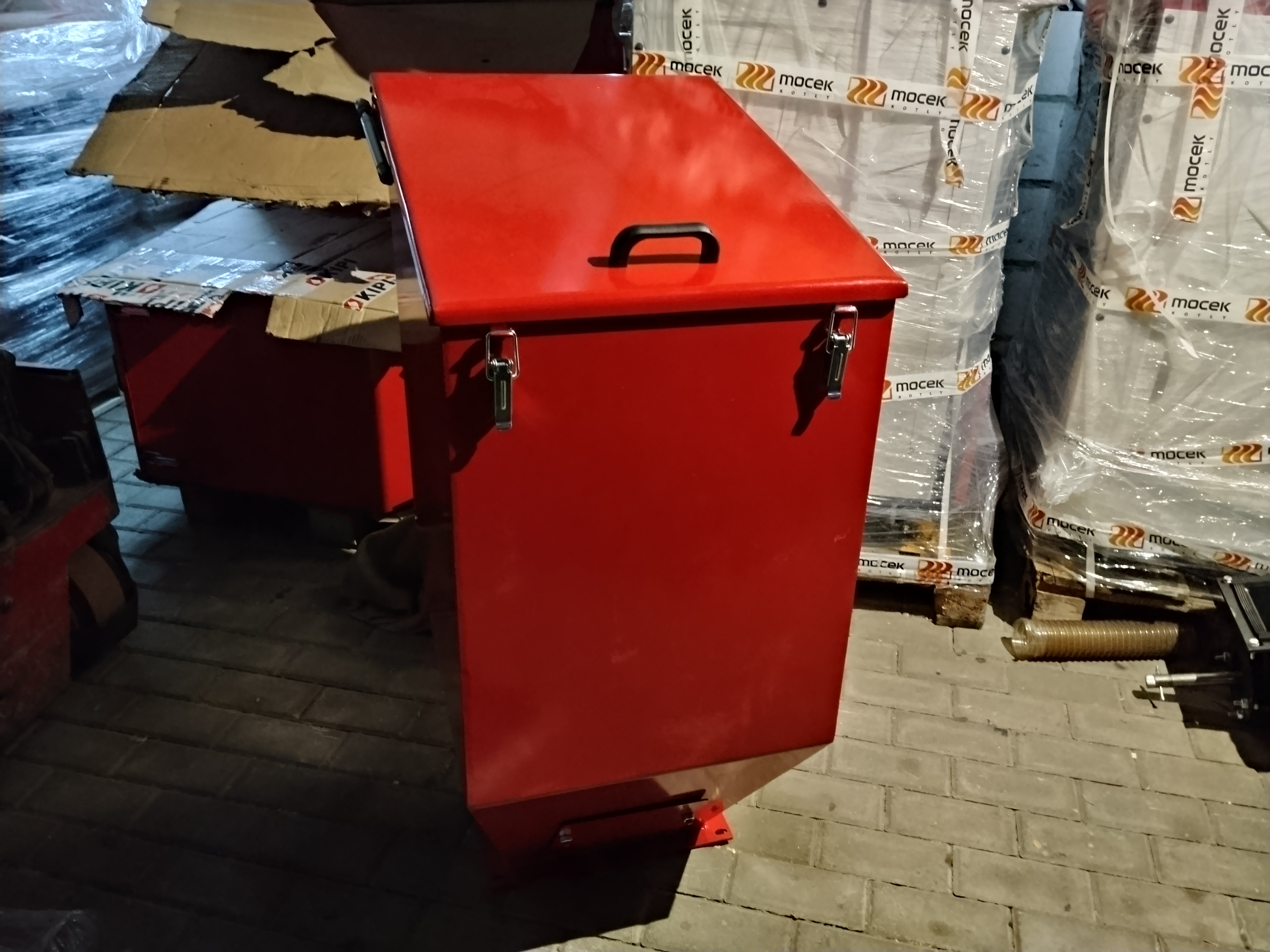

Tai yra standartinių katilų komplektų kainos. Komplektų sudedamosios dalys gali būti keičiamos sumokant (didesnis bunkeris 50€, išmanus valdiklis 75€).

Duomenys

Galia kW 12 15 20 25 30 35 40 50 75
Galios diapazonas kW 7-14 9-17 12-22 15-28 18-34 21-37 24-44 30-50 42-75
Šildomas plotas m2 iki 100 120-150 170-200 230-250 280-300 330-350 370-400 470-500 650-750
Vandens kiekis dm3 35 40 50 65 70 75 90 125 175
Kuro sąnaudos kg/h 1,8 2,6 3,4 4,3 5 6 6,8 8,5 11,9
Būtina kamino trauka Pa 22 24 26 28 30 31 32 34 37
Darbinis slėgis MPa
0,1
Naudingumo koeficientas %
85±2
Max. temperatūra °C
90
Min. temperatūra °C
50
Matmenys
Katilo aukštis cm 128 132 135 143 143 150 158 165 170
Tik katilo plotis cm 47 47 47 52 52 52 52 66 76
Katilo su bunkeriu plotis cm 117 117 117 120 120 120 120 134 158
Katilo gylis cm 74 77 82 82 87 92 92 97 125
Kat. a. iki kamino gale cm 99 99 103 110 110 118 125 131 131
Kamino diametras mm 160 160 160 160 160 180 180 180 200

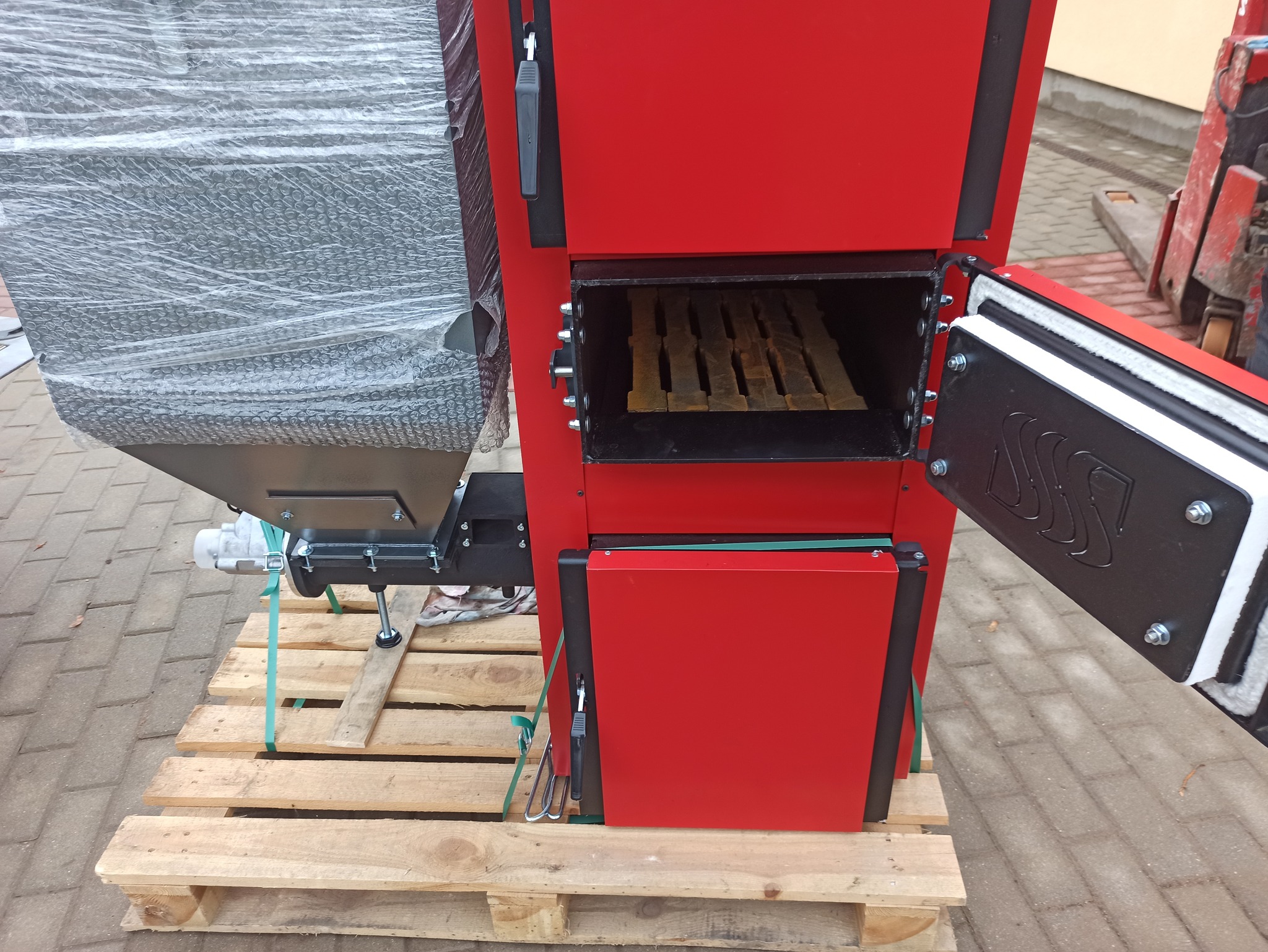

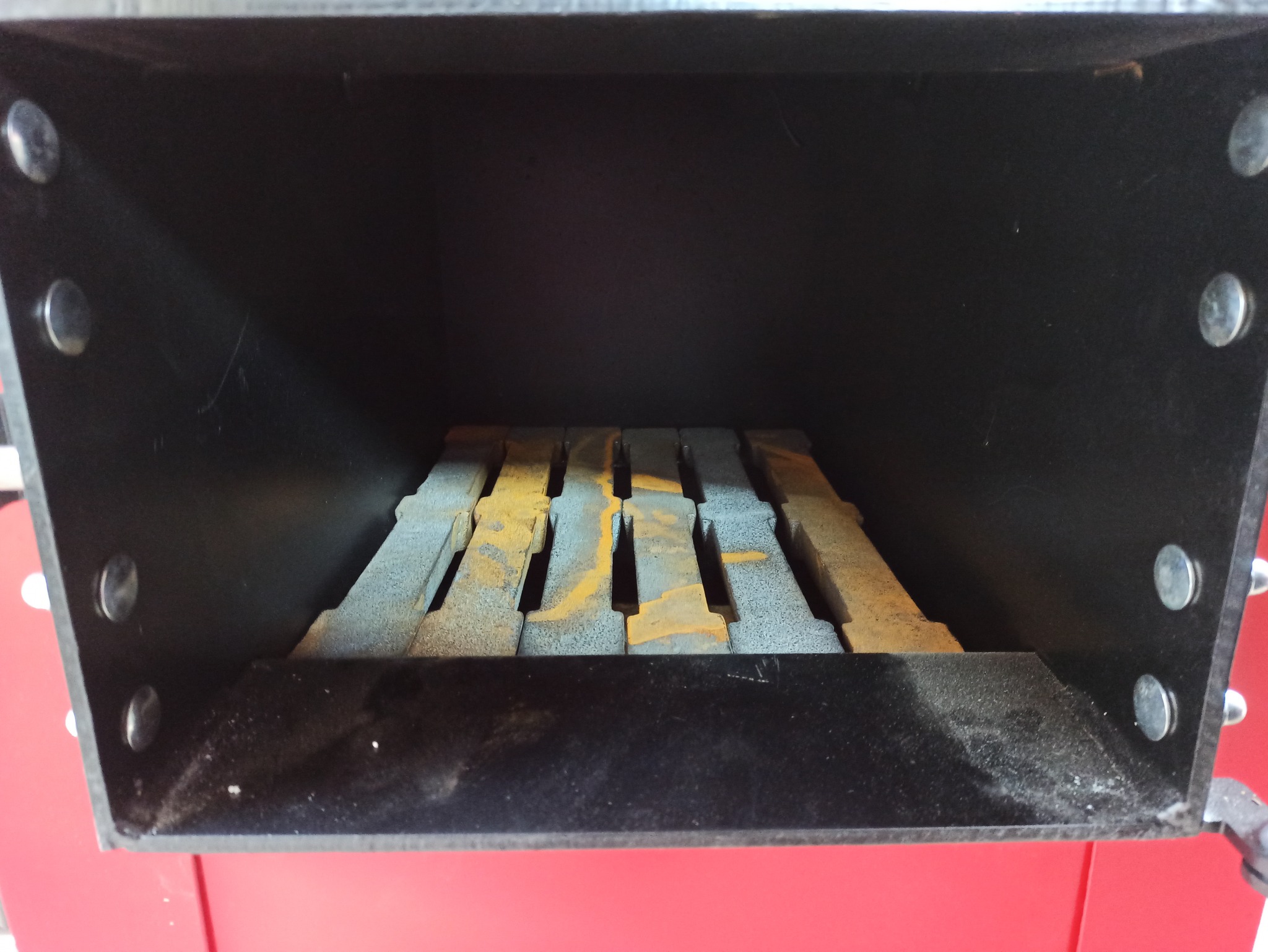

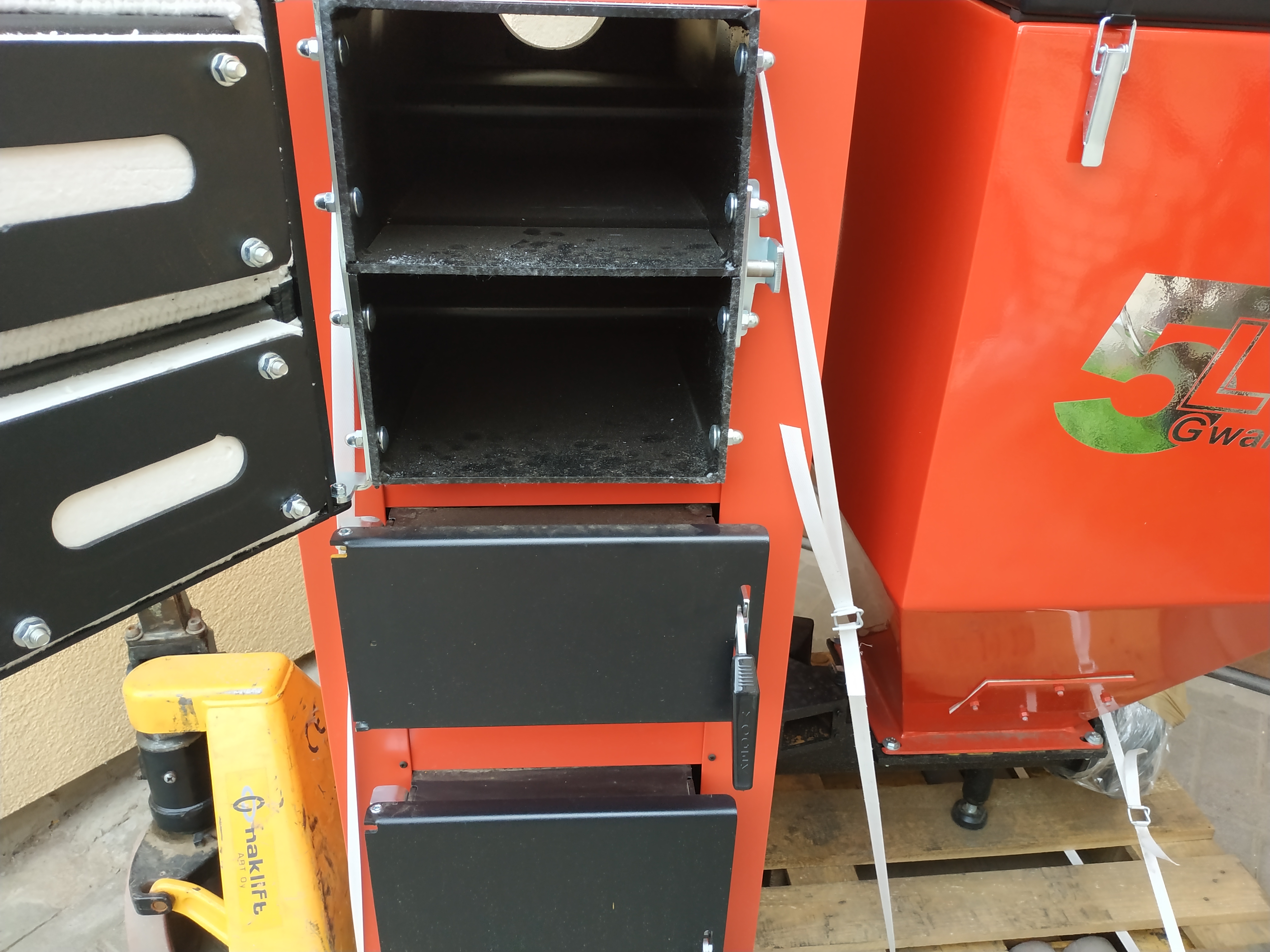

Įkrova malkoms

Deginant granules ar anglis, kartu galima naudoti malkas ar kitą kietą kurą. Naudojant abi kuro rūšis kartu galima sutaupyti kuro talpoje, nes uždegtos malkos sukelia temperatūrą iki (ar aukščiau) nustatytos. Kai nustatyta temperatūra pasiekiama, įjungiamas palaikymo režimas, kurio metu kuras ir oro prapūtimas įjungiami tik kas 10min (arba kaip nustatysite). Palaikymo režimo tikslas yra palaikyti kuro lygį žaizdre, nes prasidėjus naujam darbo režimu, jo lygis turi būti pakankamas.

Įkrova malkoms gali būti naudojama kaip atskiras katilo kurenimo būdas. Šiuo atveju reikia išjungti degiklio tiektuvo variklį, o visa kitą palikti, kaip automatinį darbą. Valdiklis automatiškai valdys cirkuliacinių siurblių darbą, taip pat tieks orą malkoms, kol temperatūra žemesnė negu nustatyta.

Valdikliai

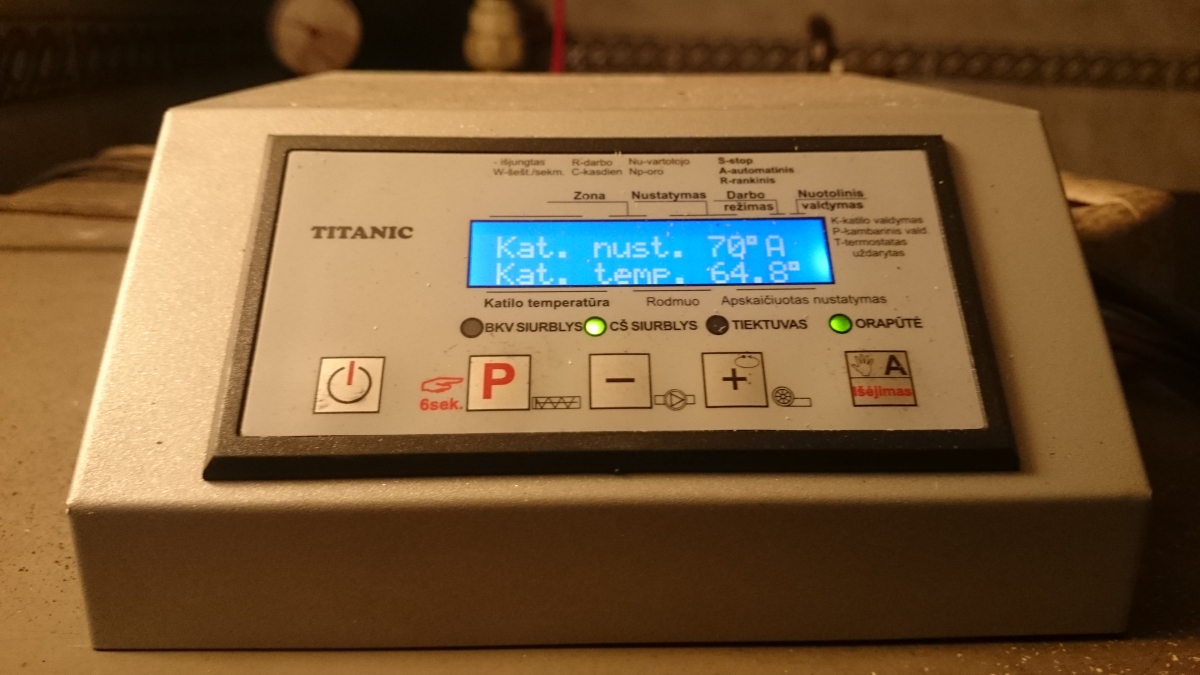

TITANIC

Tai granulinio katilo valdymo kompiuteris, veikiantis ON/HOLD ON (išjungimo/palaikymo) principu. Titanic yra labiausiai paplitęs ir vis dar plačiai naudojamas daugelio vartotojų. Valdiklis turi du darbinius temperatūros jutiklius (katilo cirkuliacinio vandens ir boilerio karšto vandens) ir du avarinius – katilo cirkuliacinio vandens (95°C apsauga nuo užvirimo) ir kuro tiektuvo korpuso (apsauga nuo gaisro). Titanic gali aptarnauti 2 cirkuliacinius šilumos tiekimo siurblius.

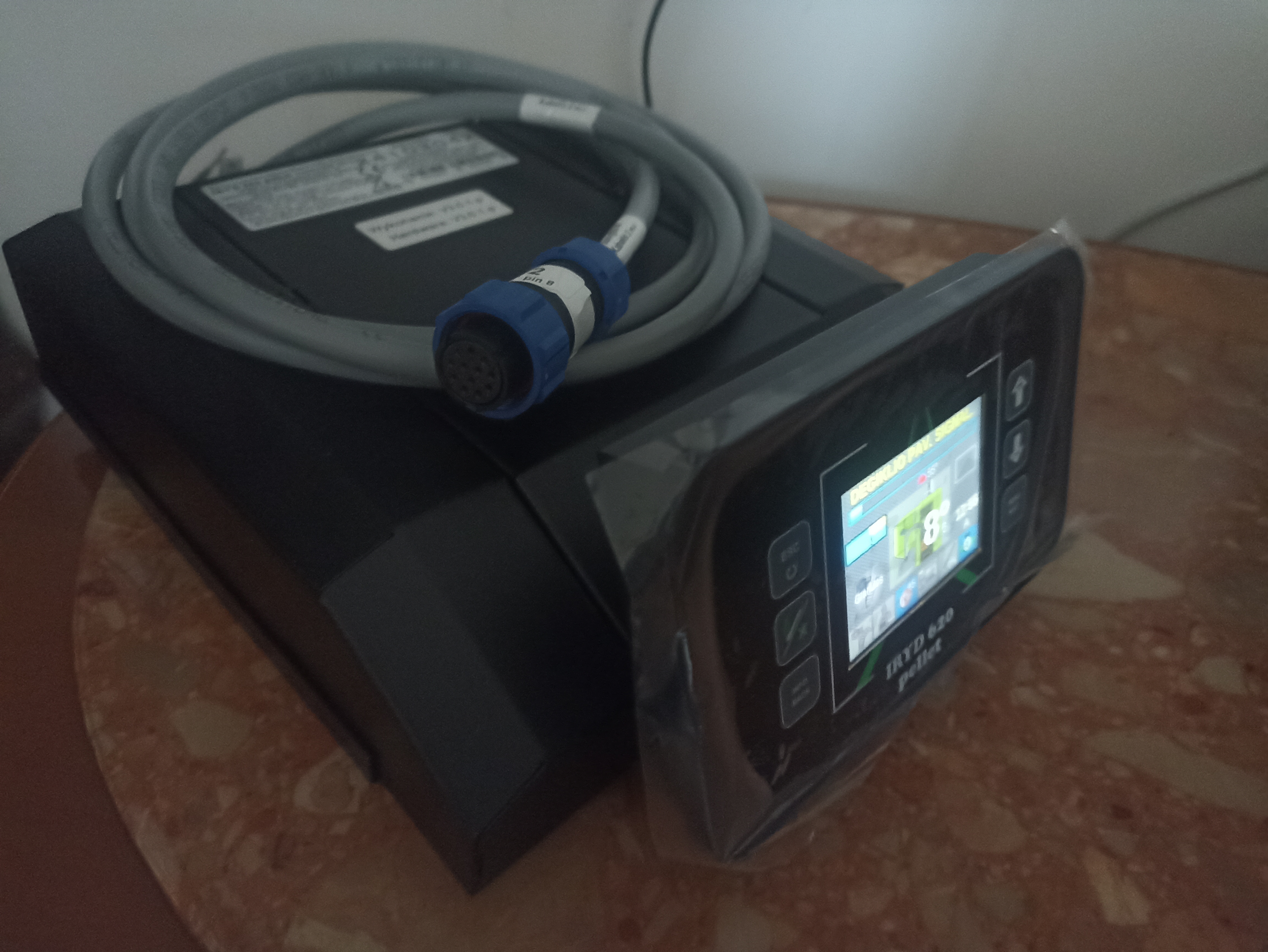

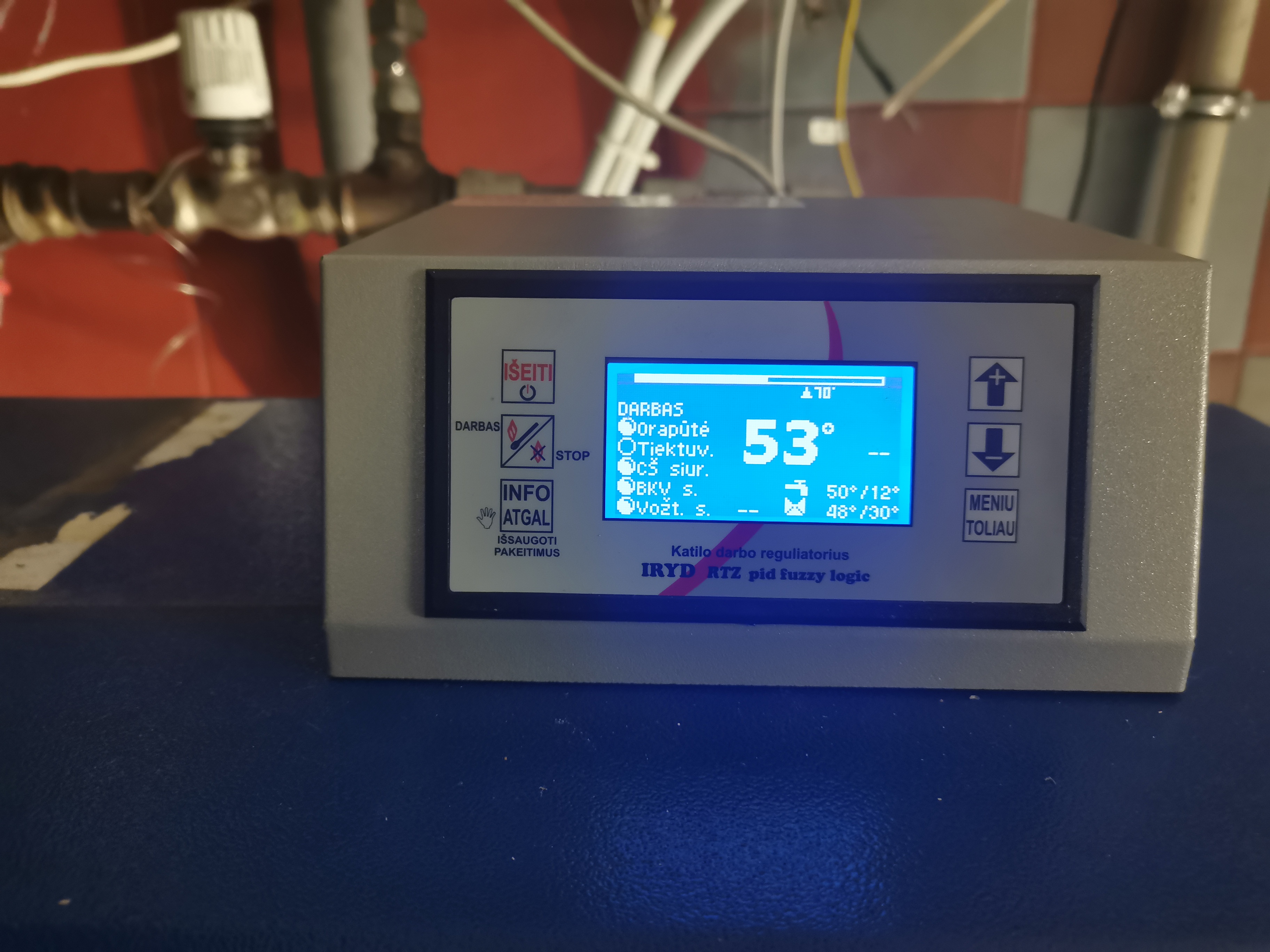

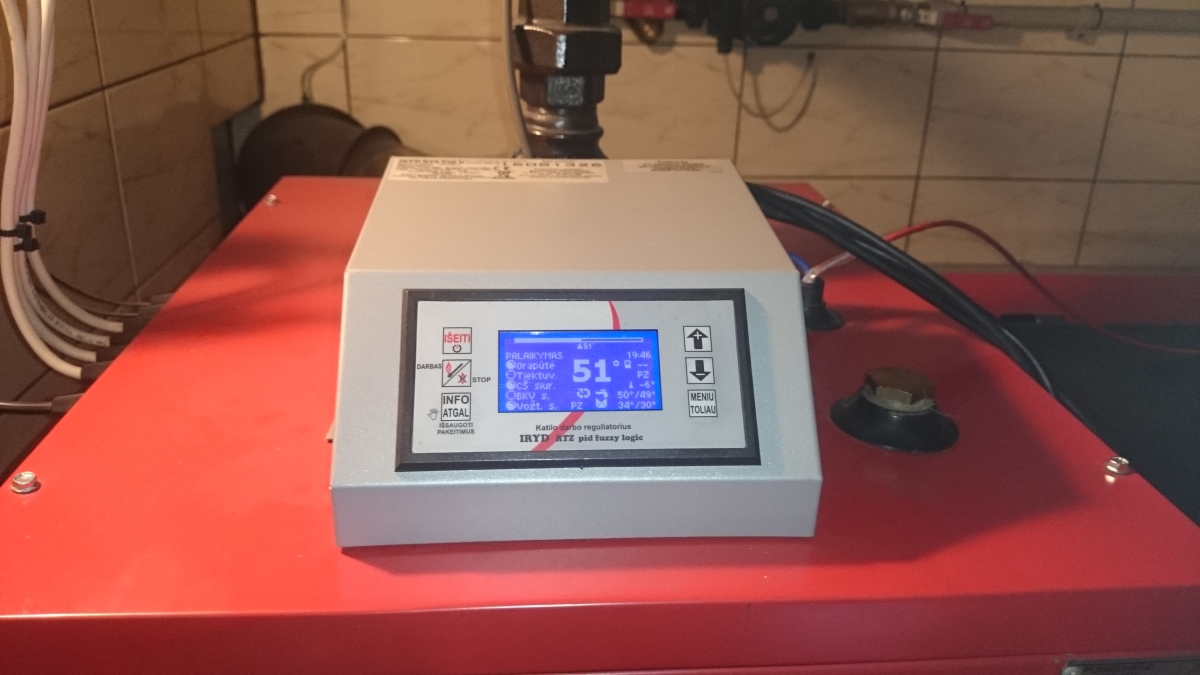

IRYD PID

Išmanusis valdymo kompiuteris Iryd – PID veikia pagal PID technologiją. Jis savo veikimu yra pranašesnis ne tik tuo, kad mažėjant temperatūrų skirtumui, keičia kuro deginimo galią ir dėl to sunaudoja mažiau kuro. Šis valdiklis gali valdyti daugiau šildymo sistemos skirstymo įrenginių ir yra vartotojui patrauklesnis dėl daugiafunkcinio meniu. Taip pat turi daugiau naudingų papildomų funkcijų, tokių kaip vykstančių procesų ir momentinių kuro sąnaudų vizualizavimas ir kt.

Valdiklių veikimas avarijos atveju

Kiekvienas vartotojas rūpinasi savo turto saugumu, kuro degimas katile yra pavojaus šaltinis, nes kuro talpykla per tiektuvą susisiekia su degimo zona – žaizdru. Abu valdikliai užtikrina saugumą, nes turi du avarinius jutiklius: kuro tiektuvo korpuso temperatūros jutiklį ir katilo cirkuliacinio vandens avarinį (95°C). jutiklį. Katilo avarinis gesinimas vyksta tada, kai cirkuliacinis vanduo katile įkaista iki 95°C (taip įvyksta, jei sugenda šilumos skirstymo cirkuliaciniai siurbliai), arba kai granulių tiektuvo jutiklis pajaučia didesnę nei 70°C temperatūra (taip atsitinka, kai tiekiamas nepakankamas kuro kiekis). Tuomet tiektuvas išbarsto kurą į apatinį katilo stalčių, jį tiekdamas 5 minutes be sustojimo. Jei temperatūra per tą laiką nenukrenta per 3°C, - tada valdiklis išbarstymo ciklą įjungia iš naujo. Tokiu būdu degantis kuras pašalinamas iš tiektuvo sraigto ir žaizdro. Taip išvengiama liepsnos patekimo į kuro talpą, nes katilas užgesinamas. Avarijos atveju apie kylančia temperatūrą, vartotojas būna įspėjamas garsiniu signalu. Jei temperatūra kyla dar aukščiau, vyksta avarinis gesinimas (kaip įvardyta anksčiau). Valdikliai turi apsaugą nuo cirkuliacinio vandens užšalimo žiemą. Kai temperatūra katile yra žemiau negu 5°C, valdiklis Titanic, valdo cirkuliacinius siurblius, tam, kad vanduo sistemoje cirkuliuotų ir neužšaltų blogiausiai apsaugotuose jos zonose. Siurbliai veikia nuolat, kol temperatūra pradeda kilti. Valdiklis neleidžia katilo užkurti, jei kuris nors valdiklio temperatūros jutiklis yra pažeistas.

Avarinis 95 laipsnių jutiklis tvirtinamas ant cirkuliacinio vandens, išeinančio iš katilo. Tai apsaugo katilą nuo užvirimo. Kai šis jutiklis pamatuoja kritinę temperatūrą vykdomas gesinimas: išjungiamas šnekas ir ventiliatorius, o valdiklis ir cirkuliaciniai siurbliai paliekami veikti kol temperatūra nukrinta iki normalios.
  • Taip gali atsitikti tik tuo atveju, jei sugenda cirkuliaciniai siurbliai.

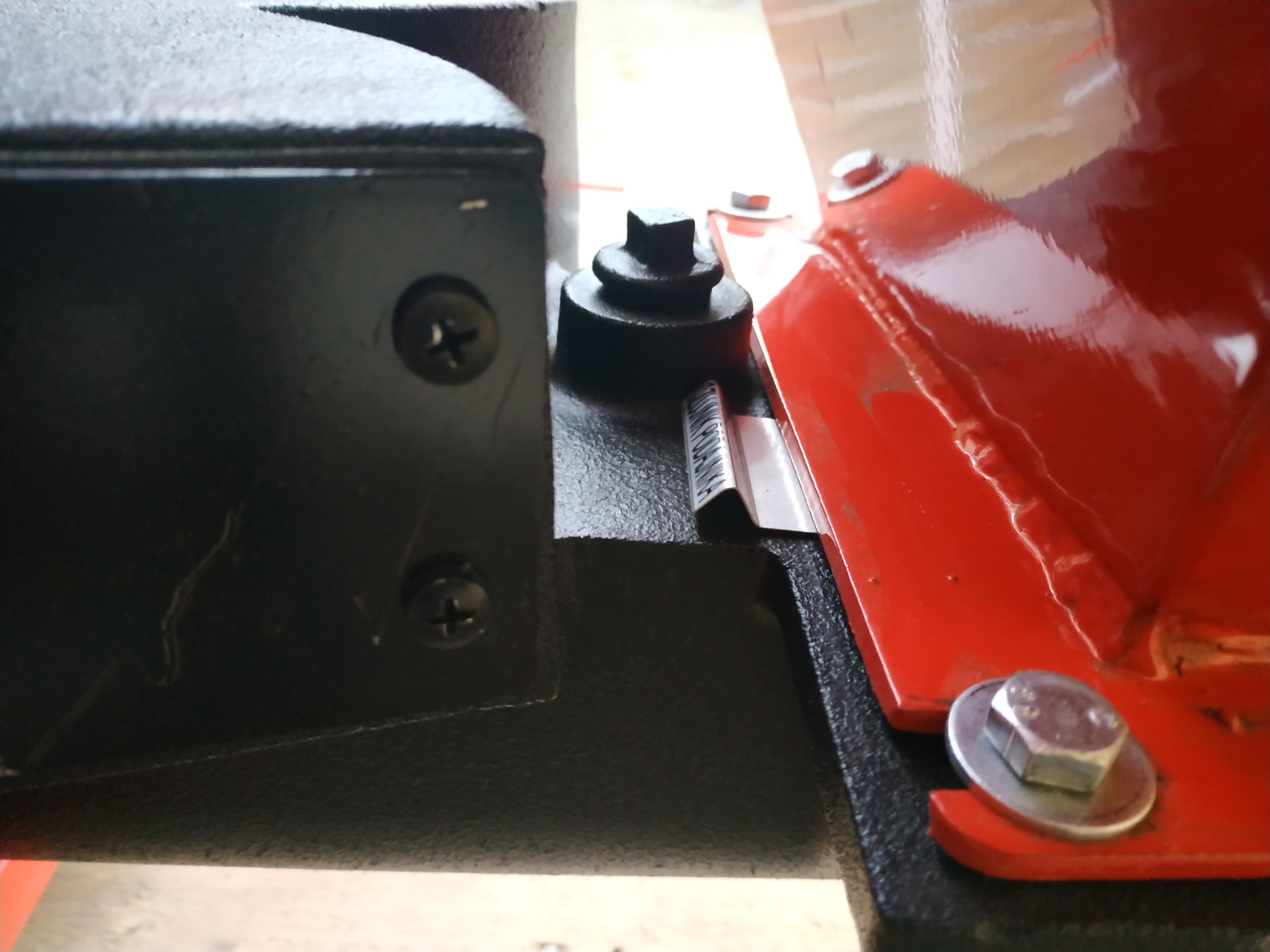

  • Avarinis kuro talpos jutiklis nuolat matuoja degiklio korpuso temperatūrą, kuri turi būti tokia, kaip kambario. Jei liepsna pradeda degti žemiau negu žaizdras (žemiau degiklio oro skylučių) - pradeda kaisti degiklio korpusas ir kuro talpos jutiklis pamatavęs temperatūrą didesnę, negu 70 laipsnių gęsina katilą. 5 min be sustojimo tiekiamas kuras į degimo žaizdrą (tokiu būdu išstumiamas degantis kuras). Liepsna gali slinkti į kuro talpą tik tuo atveju, jei ji palikta atidaryta (geresnė trauka į kuro talpą negu į kaminą).
